Линейные массивы FDB Audio для широкого спектра задач и ситуаций
Линейные массивы – это инструмент для получения качественного сформированного звука в разнообразных акустических условиях. Выдающаяся способность линейного массива заключается в его способности обеспечивать равномерное распределение звукового давления от переднего ряда до заднего ряда зрительного зала или открытой площадки. Они полезны в том случае, когда надо излучать звук на большие расстояния.
Направленность излучения достигается в линейных массивах за счет интерференционного сложения и вычитания звуковых волн, что позволяет обеспечить эффективный контроль направленности излучения и успешно использовать их в качестве "дальнобойных" систем.
Преимущества линейных массивов:
- Мощность, четкость и разборчивость при минимальных искажениях.
- Однородность громкости и качества звука на всей площади покрытия.
- Контролируемое звуковое поле.
Настройка звукового поля происходит за счет придания линейному массиву кривизны в вертикальной плоскости. Это позволяет эффективно контролировать и распределять звуковое поле в пространстве, обеспечивая высокое качество звучания для большого количества слушателей.
Именно поэтому подобные системы звукоусиления часто применяются для озвучивания актовых и концертных залов и различных пространств под открытым небом.
На настоящее время опыт в разработке и производстве линейных массивов достаточно велик, но индустрия не стоит на месте и продолжает развиваться, беря за основу потребности пользователей.
FDB Audio – профильная компания, занимающаяся проектировкой и изготовлением звукового оборудования. Создание линейных массивов – одно из приоритетных направлений компании.
- Собственные наработки в проектировании таких систем и наличие штата инженеров-конструкторов позволяют разрабатывать новые конфигурации оборудования и постоянно развивать модельный ряд.

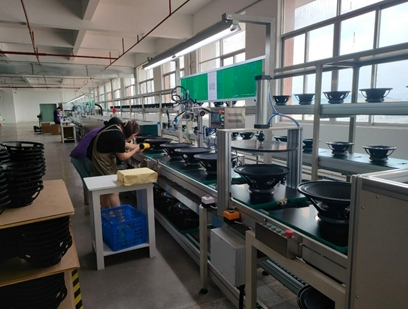

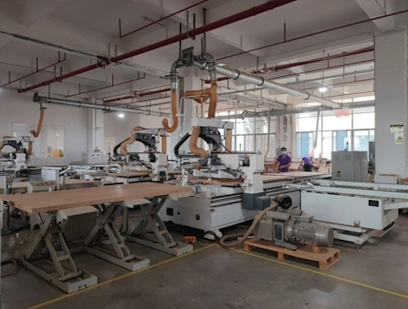

- Полный цикл производства всех компонентов системы, а также приборов усиления и обработки сигнала для создания законченных решений.

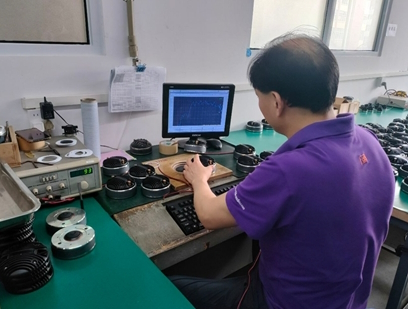

- Многоэтапный контроль качества производства.
|
|
|
|
Эти качества позволили выйти FDB Audio на одну из лидирующих позиций на рынке КНР по производству акустических систем.
Однако решения от FDB Audio можно встретить по всему миру. География проектов с применением оборудования FDB весьма широка и охватывает различные климатические зоны, вот почему FDB Audio уделяет особое внимание всепогодным решениям.

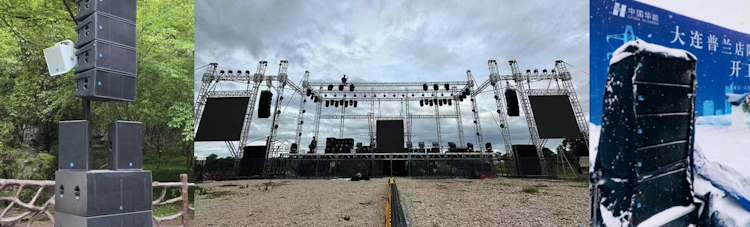

Эти акустические системы можно встретить как в тропических широтах с повышенной влажностью и обилием осадков, так и на территориях с засушливым климатом и высокой вероятностью запыления. Поэтому для FDB важно, чтобы система звукоусиления была устойчива к различным природным явлениям и сохраняла свою работоспособность вне зависимости от климатических условий.

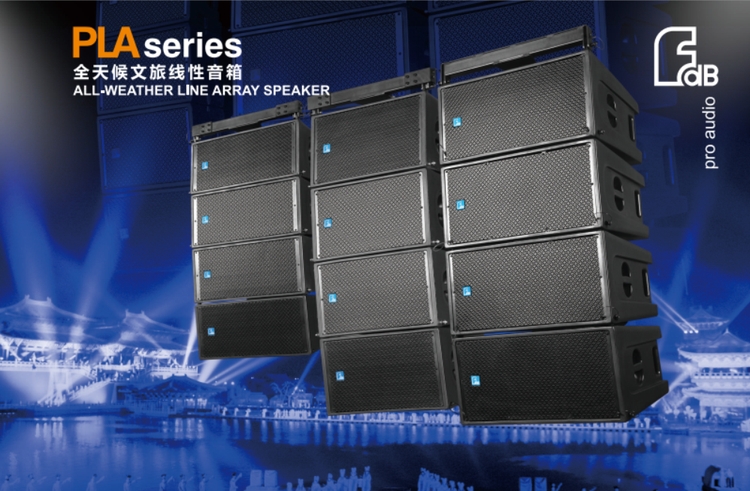

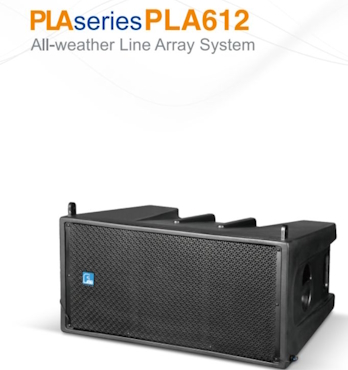

Специально для этого были разработаны всепогодные линейные массивы серии PLA (Plastic Line Array) которые имеют степень защиты IP66.
Это группа всепогодных линейных акустических систем, разработанных с учетом приоритета водонепроницаемости, защиты от пыли, ветра и ультрафиолетового излучения.
Корпуса элементов массива этой серии производятся из инженерного пластика. Они легки в монтаже и демонтаже, надёжны в использовании.
|
В зависимости от величины площадки, могут применяться различные конфигурации всепогодных массивов, которые представлены версиями с 1х12 + 2х1” / 2х10 + 2х1,4” / 2х12 + 2х1,4” динамиками |
|

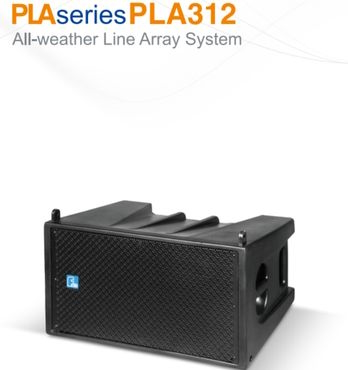

PLA312 |

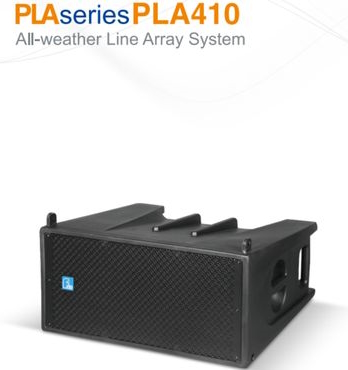

PLA410 |
PLA612 |
|
|
|
Они могут быть дополнены сабвуферами

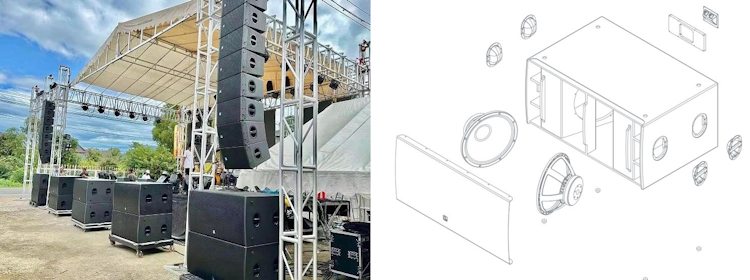

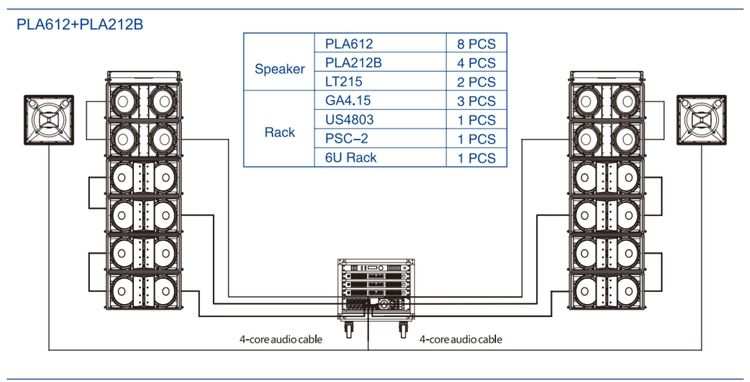

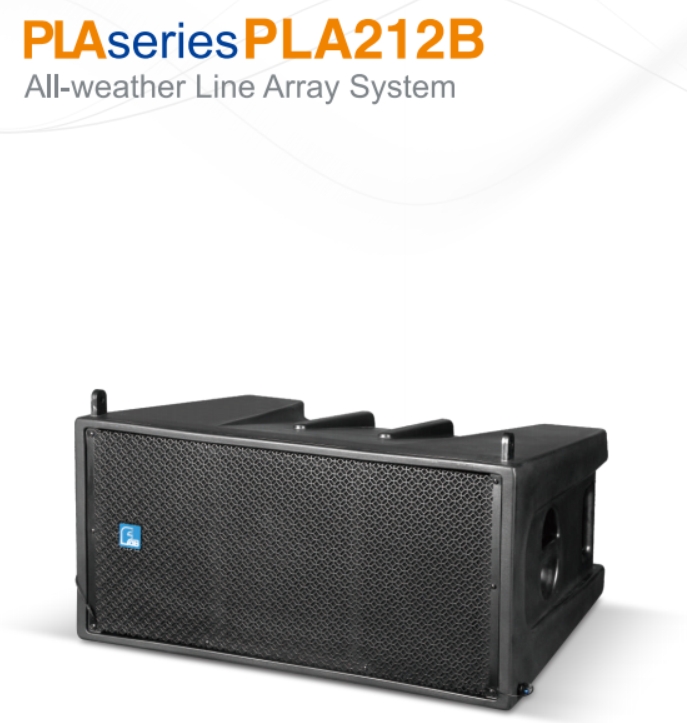

Пример системы звукоусиления на базе элементов PLA612 и PLA212B
|

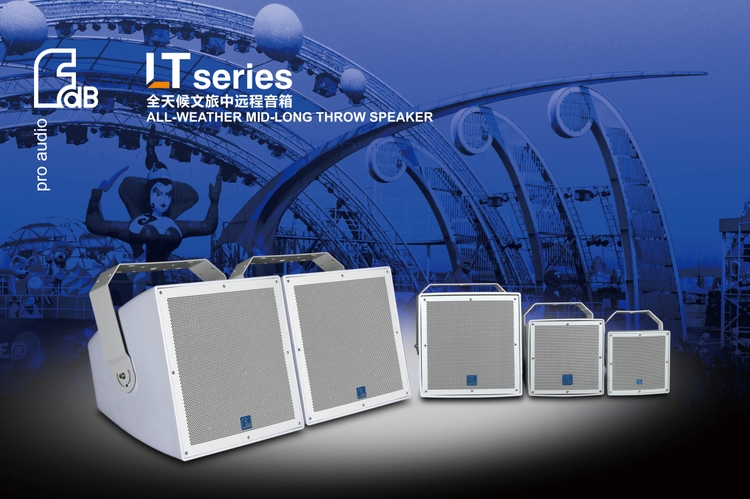

В качестве систем OutFill или Delay в данных решениях возможно использование рупорных всепогодных волноводов серии LT.
|
Линейные массивы серии PLA показали себя как надежное и эффективное оборудование для работы в непростых погодных условиях, и часто востребованы в прокате, мероприятиях и инсталляциях под открытым небом.

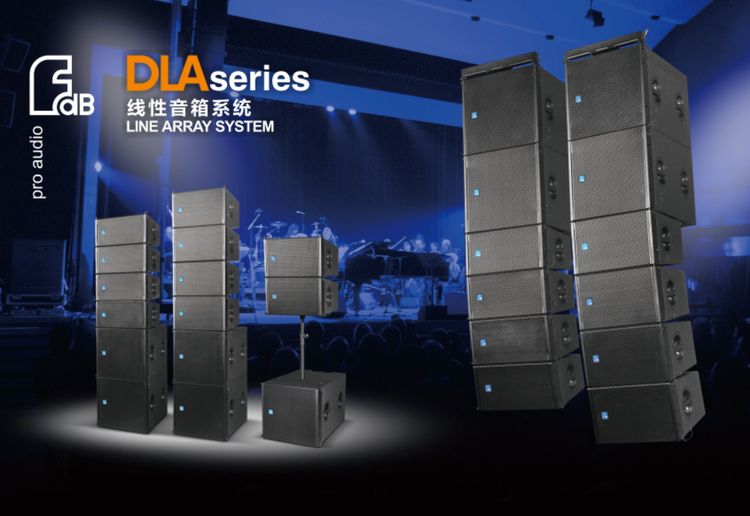

Версии линейных массивов от FDB Audio для озвучивания помещений представлены серией DLA. Корпусы акустических систем серии DLA изготовлены из многослойной композитной фанеры, а модельный ряд разнообразен и универсален для озвучивания самых различных помещений и проведения мероприятий различных масштабов.

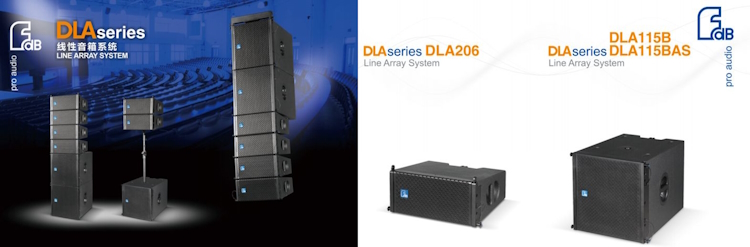

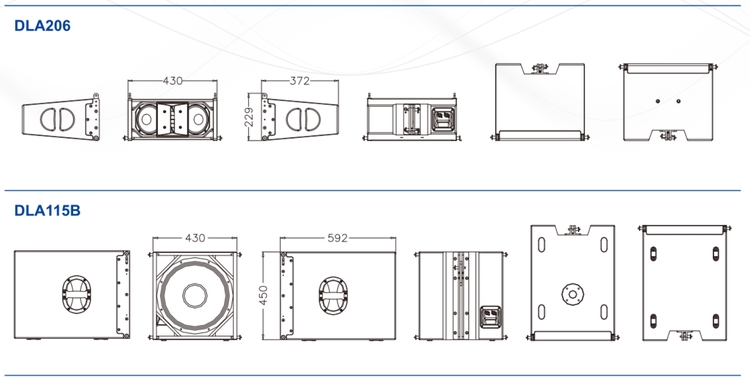

Компактные активные и пассивные линейные массивы на базе элементов DLA206
- Универсальность и масштабируемость: DLA206 могут применяться как в подвесе, так и в форматах граундстек и сабвуфер-сателлит, благодаря этому доступны различные конфигурации комплектов.
- Компактность и легкость: благодаря небольшим размерам и весу комплекты, построенные из элементов этой серии, просто инсталлировать и транспортировать.
- Активный и пассивный дизайны: в активной версии комплектов активный сабвуфер DLA115BAS питает пассивные элементы DLA206, при этом один сабвуфер может запитать до четырех элементов массива.
Комплекты на базе DLA206 прекрасно подойдут для актовых и конференц-залов, а также для передвижных мероприятий.
Активные и пассивные линейные массивы на базе элементов DLA408 / DLA408A / DLA112
|
Массивы этой линейки — удачное решение для концертных площадок средней величины. Комплекты универсальны благодаря возможности напольного расположения (граундстек, сабвуфер/сателлиты) и в подвесе, а также в силу широты конфигураций активных и пассивных элементов. |
|

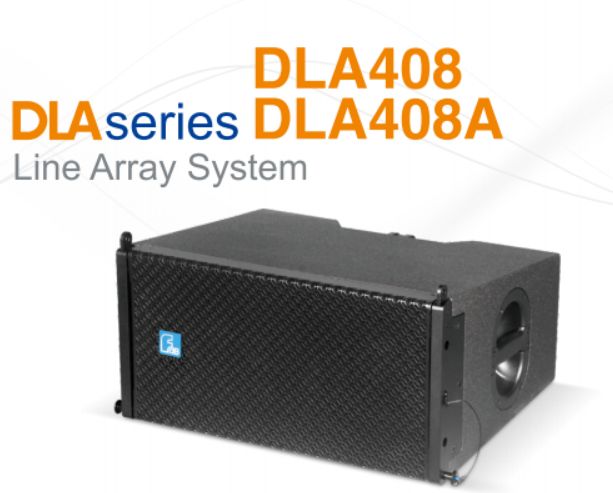

DLA408 / DLA408A – это 3-полосные элементы с конфигурацией динамиков НЧ - 2×8"(200mm)/2"звуковая катушка СЧ - 1×1.4"(36mm)/3.5"звуковая катушка ВЧ - 1×1.4"(36mm)/1.7"звуковая катушка
|
Отличительной особенностью активных элементов DLA408A является наличие DSP, встроенного в их усилители. Он позволяет гибко отстроить каждый из элементов комплекта при помощи ПО, работающего по протоколу RS232 через витую пару. Это упрощает процесс настройки и позволяет обойтись без спикер-процессора и дополнительной рэковой стойки, делая комплект более мобильным и легким в использовании.
|

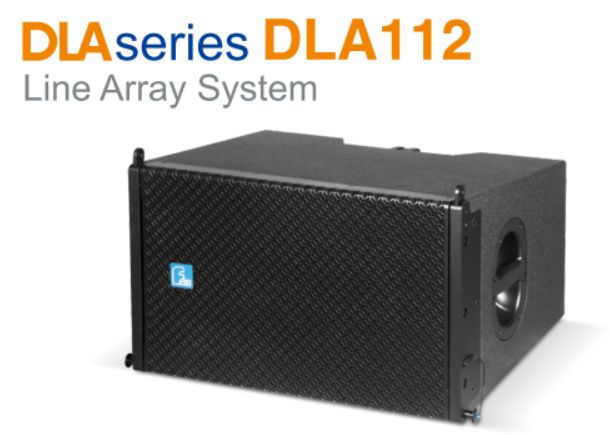

DLA112 - 2-полосный элемент с конфигурацией динамиков НЧ/СЧ - 1x12" (300 мм)/3" звуковая катушка ВЧ - 2х1" (25 мм)/1,7" звуковая катушка |
|
В зависимости от величины площадки, могут применяться различные конфигурации всепогодных массивов, которые представлены версиями с 1х12 + 2х1” / 2х10 + 2х1,4” / 2х12 + 2х1,4” динамиками |

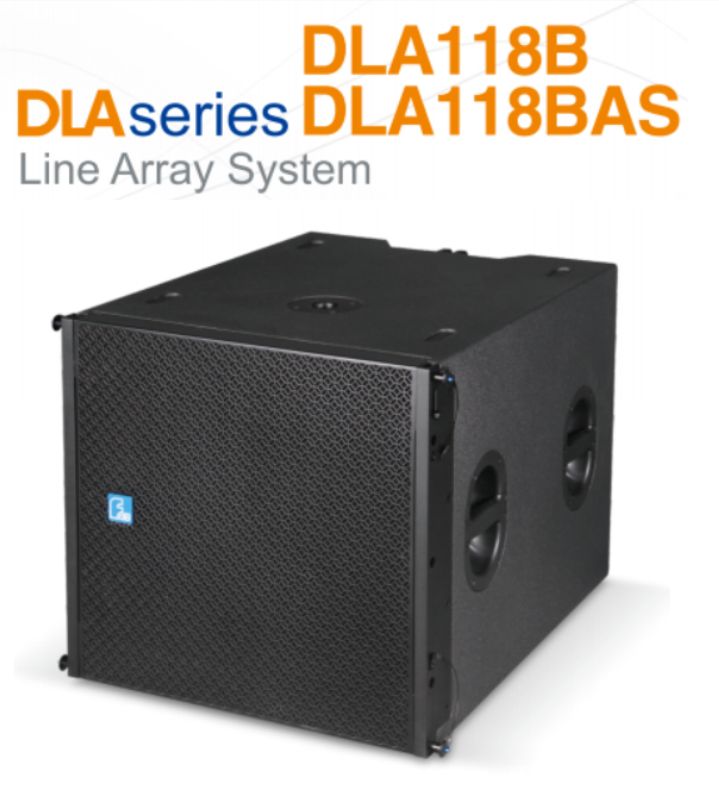

DLA118B / DLA118BAS – сабвуферы, которыми могут быть доукомплектованы DLA408 / DLA408A / DLA112.
При этом встроенный усилитель активного сабвуфера DLA118BAS может усилить дополнительно 2 элемента DLA408 или DLA112.

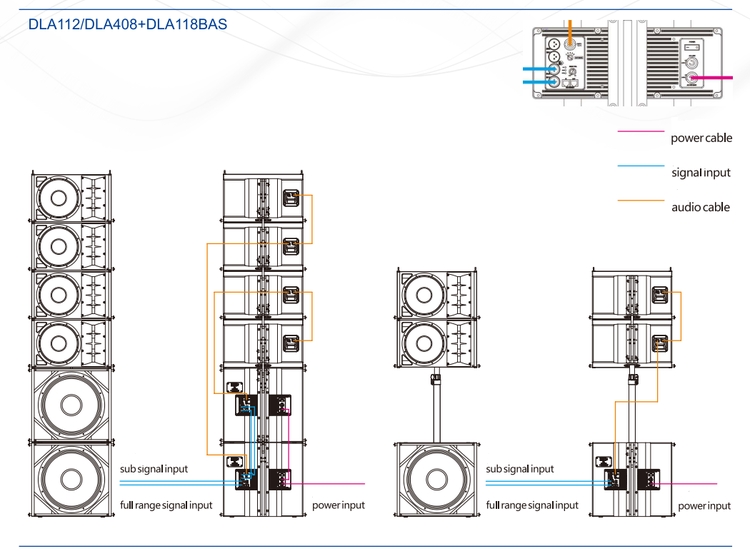

Пример подключения с DLA118BAS

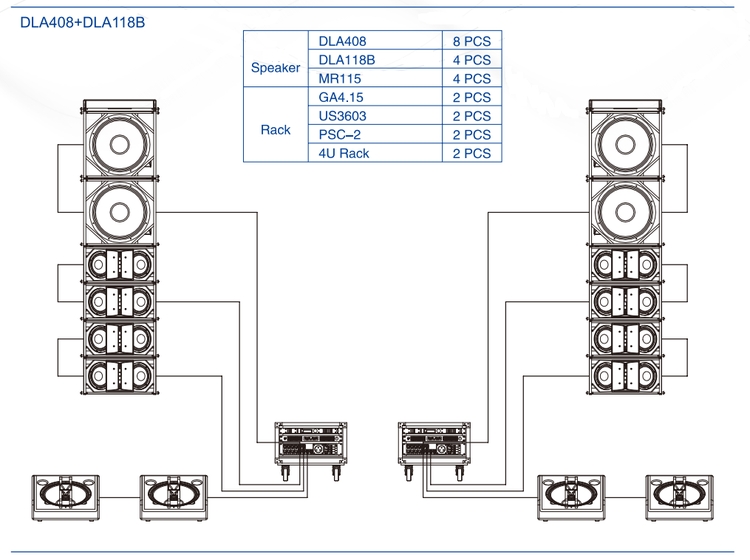

Пример спецификации и схемы пассивного подключения
|

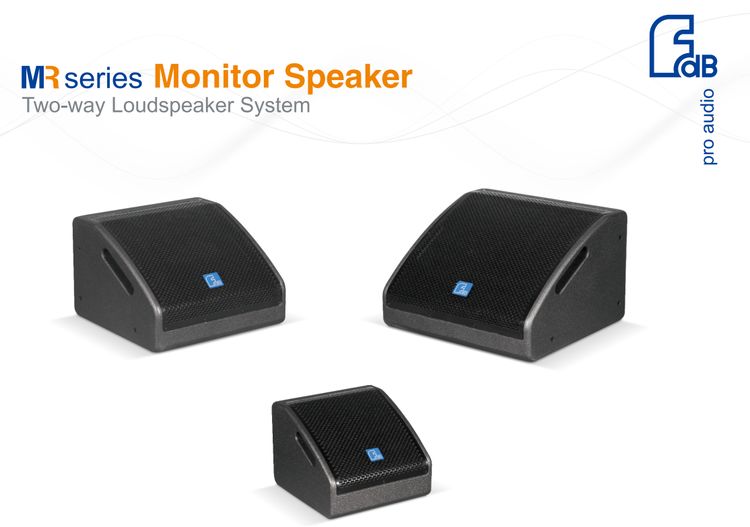

В качестве мониторной линии в этом примере применены сценические напольные мониторы серии MR |

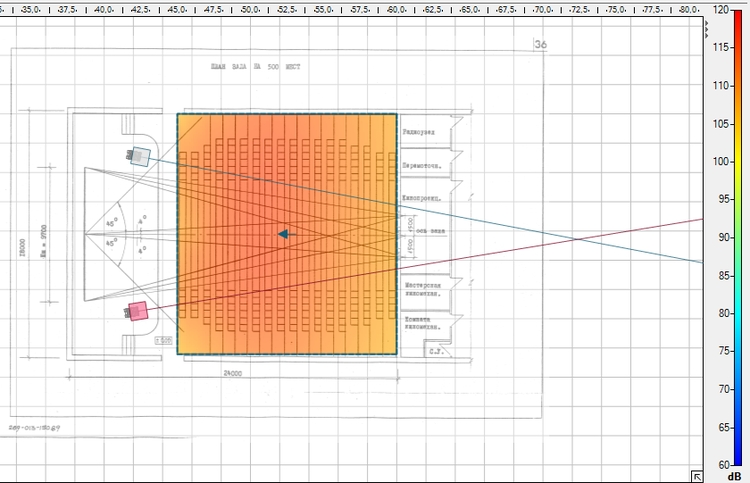

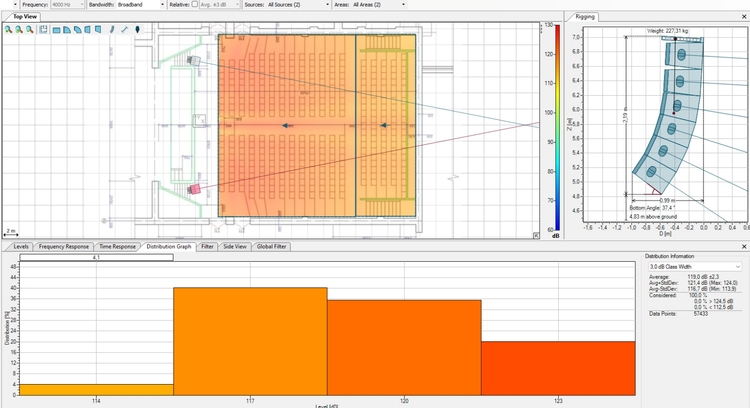

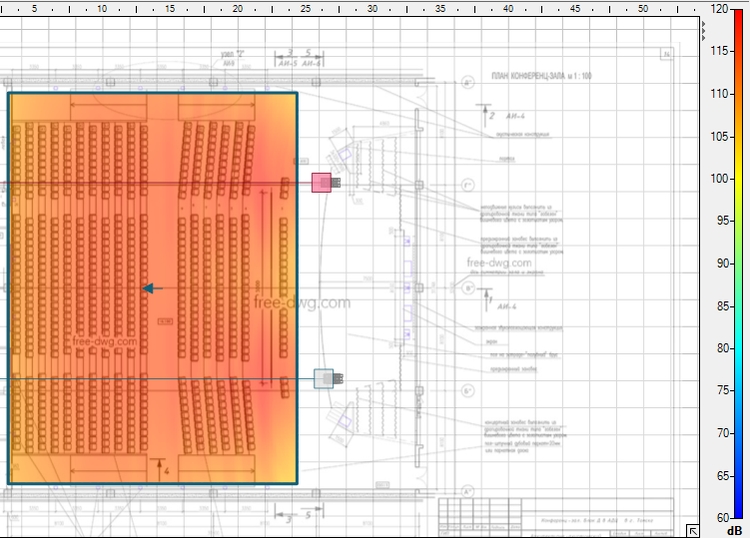

Моделирование для зала на 500 мест с двумя массивами DLA112 по 6 элементов на сторону.

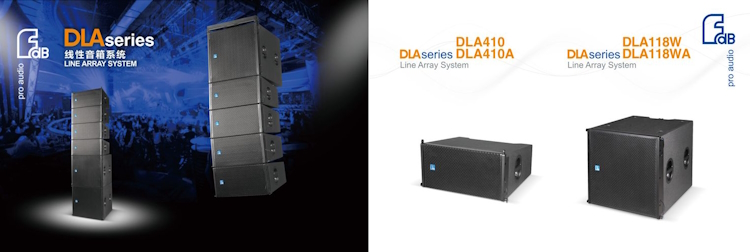

Активные и пассивные линейные массивы на базе элементов DLA410 / DLA410A
Массивы этой серии могут закрыть потребности в озвучивании концертных площадок, где нужно добиться одновременно плотного и детального звучания. Классическая конфигурация элементов 2х10” динамиками уверенно показала себя на живых выступлениях.
Серия доступна в активном и пассивном дизайнах.

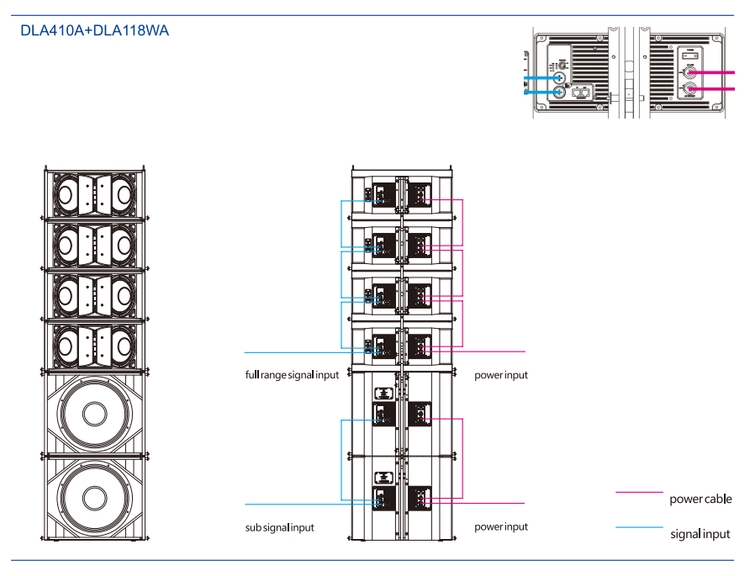

Схема подключения активного комплекта
Активные элементы DLA410A и DLA118WA могут быть отстроены с помощью встроенного DSP. Настройка возможна при помощи ПО, работающего по протоколу RS232 через витую пару и конвертер.

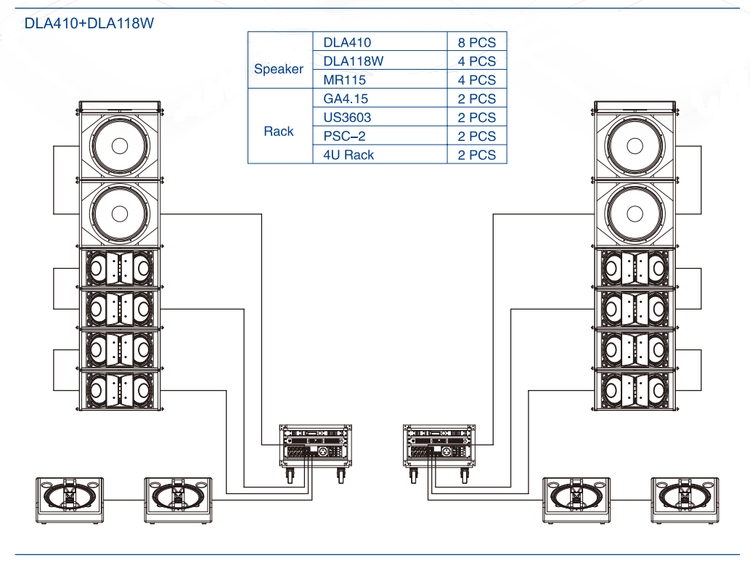

Пример спецификации и схемы пассивного подключения
Моделирование для зала на 800 мест с двумя массивами DLA410 по 8 элементов на сторону.

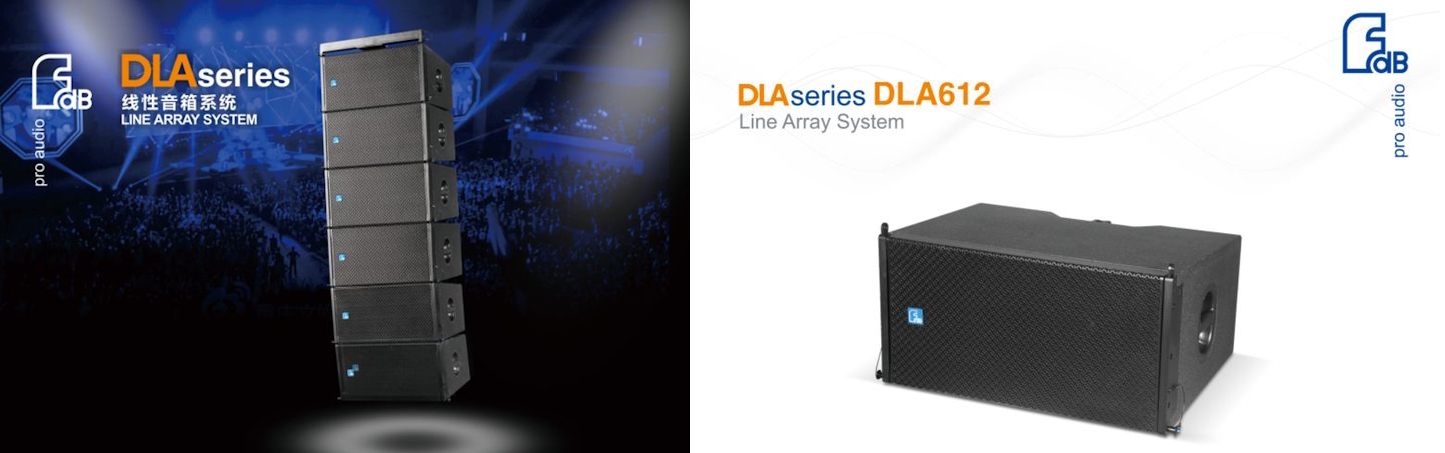

Пассивные линейные массивы DLA612
|

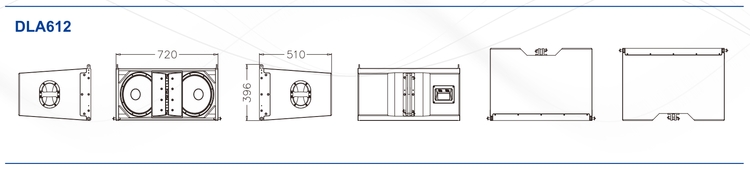

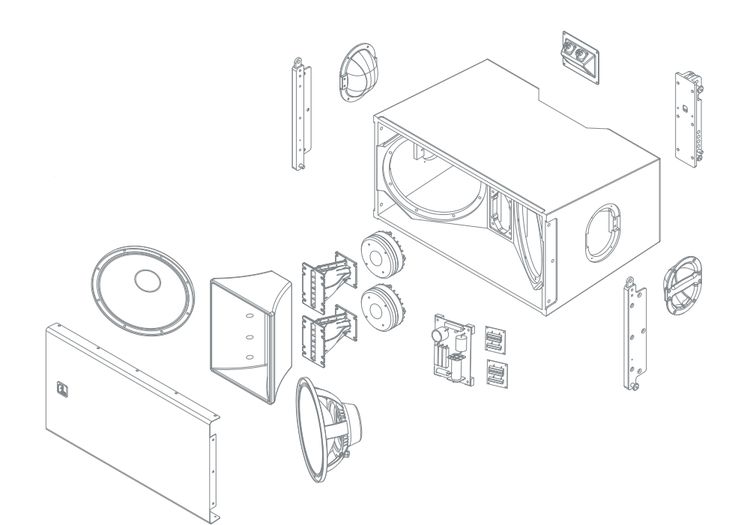

DLA612 — cамые мощные акустические системы в серии DLA, имеют пассивный дизайн и укомплектованы излучателями НЧ - 2x12" (300 мм)/3" звуковая катушка СЧ - 2х1,4" (36 мм)/3,5" звуковая катушка ВЧ - 2х1,4" (36 мм)/1,7" звуковая катушка
|
DLA612 — это компактный 3-полосный элемент линейного массива с системой Bi-Amp. По сравнению с аналогичными моделями, представленными на рынке, он обладает небольшими размерами, малым весом и высоким уровнем громкости, чистым и ярким звучанием.

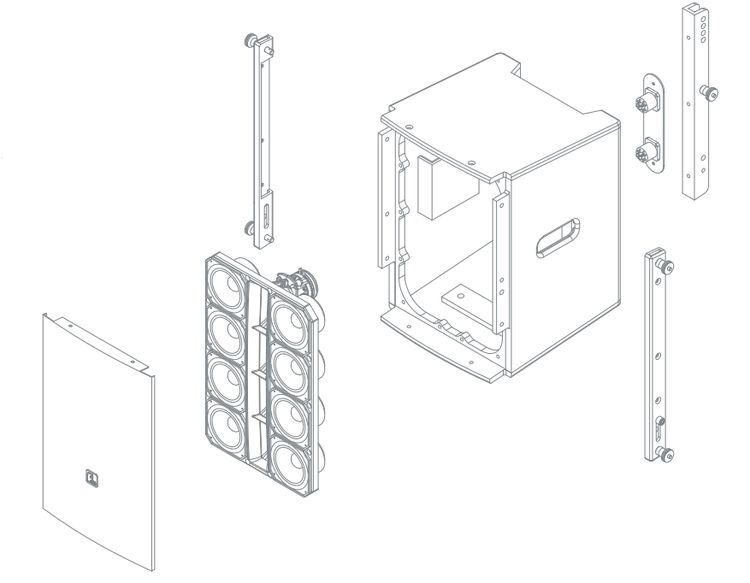

Среднечастотный коаксиальный динамик оснащен специальным алюминиевым волноводом и рупором, обладает точным углом раскрытия, который равномерно меняется в зависимости от частоты.
Области применения: крупные развлекательные заведения, стадионы, большие концерты.

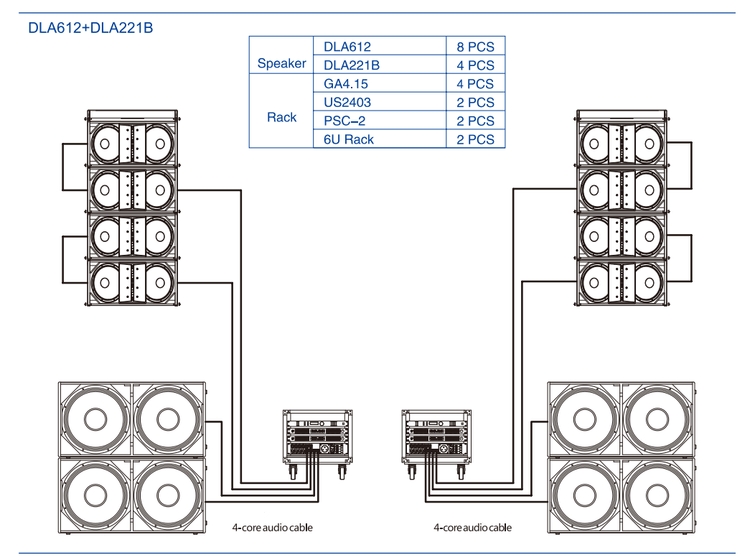

Пример системы звукоусиления с DLA612
Пример использования двух массивов DLA612 по 6 элементов на сторону

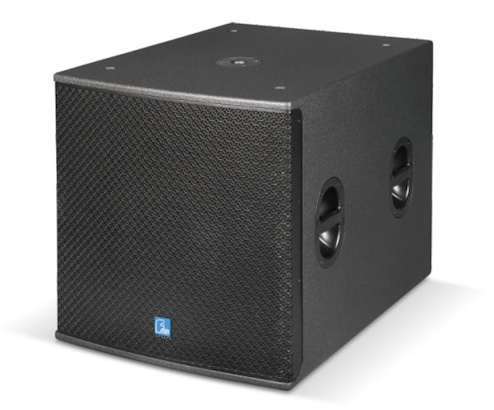

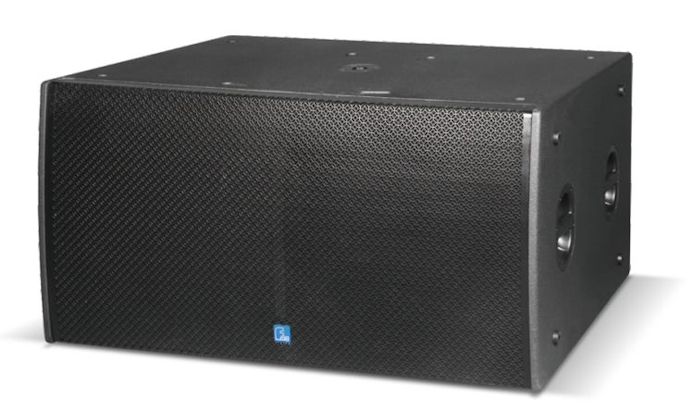

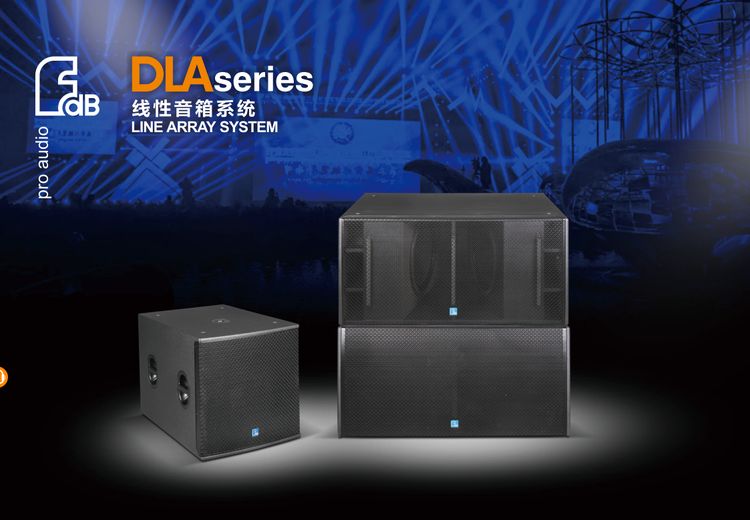

Линейные массивы серии могут быть дополнены напольными сабвуферами серии DLA
|

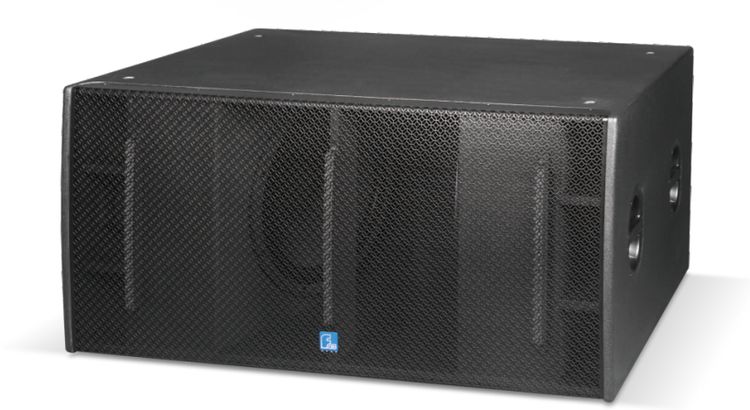

Сабвуферы серии DLA обладают насыщенными и мощными низкими частотами. Они универсальны в применении поскольку могут свободно сочетаться как с линейными массивами, так и с точечными источниками звука. |
|
DLA218B |
DLA121B |
DLA221B |
Если вам нужно провести небольшое мероприятие, то в серии DLA вы также сможете найти малогабаритный, мобильный и масштабируемый вариант линейного массива.

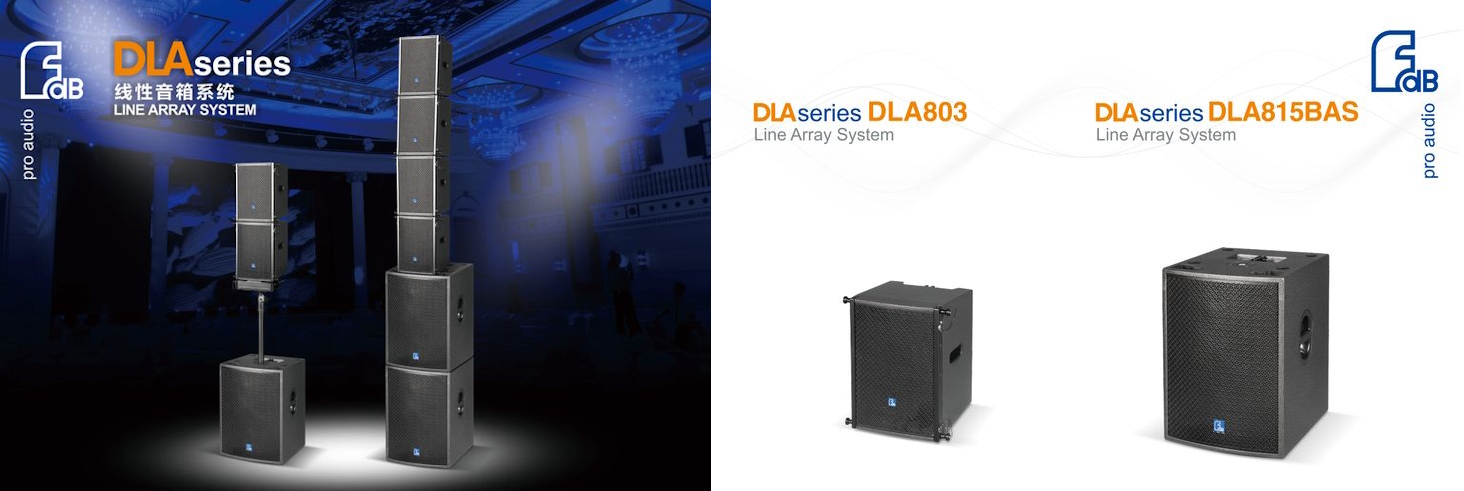

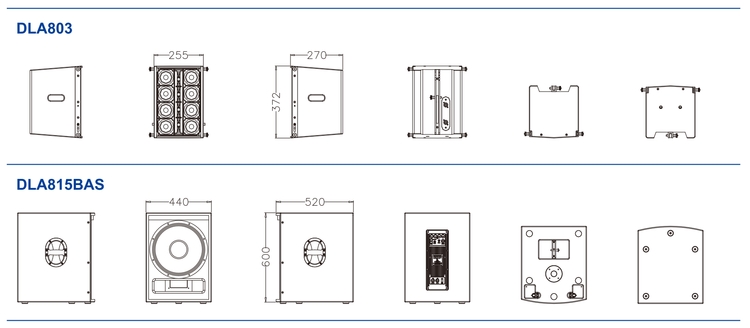

Компактный универсальный комплект линейного массива DLA803 + DLA815BAS
DLA803 и DLA815BAS объединены в компактную и легкую систему звукоусиления, которая может быть быстро развернута и собрана. Комплект удобен как для инсталляций, так и для мобильных мероприятий.
При напольном размещении DLA815BAS, DLA803 возможно расположить в подвесе, в форматах граундстека или сабвуфер/2 сателлита.
|
|

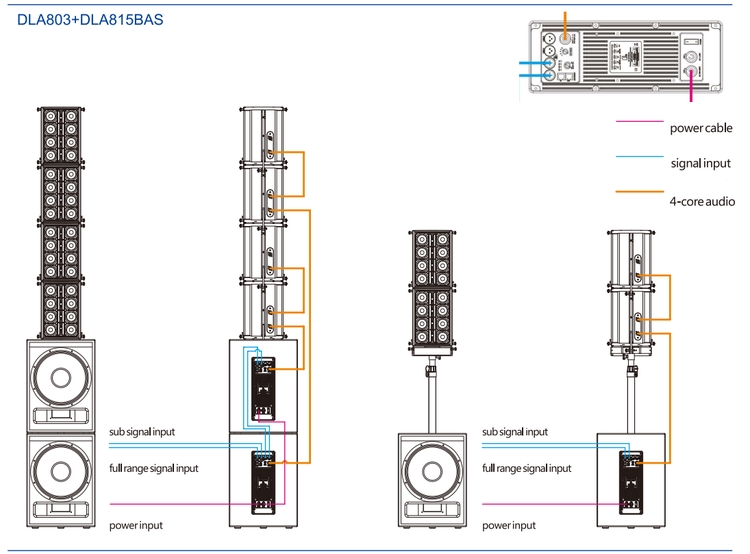

Схемы подключения DLA815BAS и DLA803
Линейные массивы от FDB audio это:
|
|
FDB — просто решить задачу озвучивания
Более подробно проконсультировать вас о решениях FDB Audio могут специалисты ГК DIGIS. Мы также можем помочь в составлении акустического расчета для ваших проектов на акустических системах FDB Аudio. Обращайтесь к своим менеджерам за дополнительной информацией.
