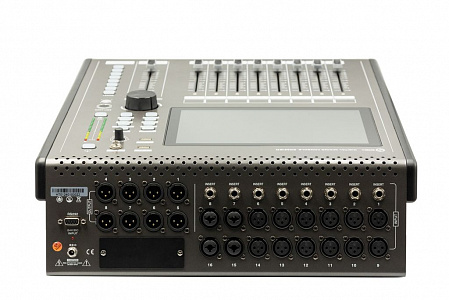

Цифровой микшер, 16 каналов Exell EDM16D
Цифровой микшерный пульт 16 входов/8 выходов
Это многофункциональный цифровой микшерный пульт с множеством преимуществ, такими как небольшие размеры, легкий вес, широкий спектр функций, интуитивно понятное и удобное управление.
Основные технические особенности:
- Сенсорный экран диагональю 10,1 дюйма с разрешением 1280x800.
- 16 аналоговых входов с микрофонными предусилителями (4 комбинированных разъёма XLR/Jack, 12 разъёмов XLR).
- 8 разъемов Insert Jack 6,3 мм.
- USB-стерео канал для воспроизведение и 2 цифровых входных канала RS232.
- 11 выходов, включая 8 аналоговых выходов, RS232, USB, а также стереовыход TRS для наушников.
- 11 шин, включая 4 моно-шины AUX, 4 шины стереогрупп, 2 шины эффектов и 1 основную выходную шину.
- Аналоговые входные каналы оснащены усилением, шумоподавлением, компрессором, фазировкой, фантомным питанием 48 В, панорамированием, фильтром высоких частот, 4-полосным эквалайзером, задержкой 200 мс, автоматическим микшированием и функциями 4-уровневой обратной связи.
- Цифровые входные каналы оснащены функциями баланса и 4-полосным эквалайзером.
- Выходные каналы оснащены фильтром нижних частот, 4-полосным эквалайзером, задержкой 200 мс и двумя 31-полосным модулем GEQ.
- Встроенные эффекты включают в себя 2 эхо-модуля и 1 модуль реверберации, с возможностью 100 предустановок эффектов.
- Поддерживает сохранение до 50 сцен, причем вызов первых 8 сцен доступен с помощью кнопок быстрой загрузки.
- Оснащен девятью 100-миллиметровыми фейдерами.
- Отдельная кнопка MUTE для общего отключения звука.
- Слот для дополнительных плат расширения Bluetooth/Dante2X2.
- Функция стерео-воспроизведения и записи по USB. Порт USB поддерживает воспроизведение аудио-источников в таких форматах, как MP3, AAC, WAV, FLAC и APE
- Функция управления беспроводной сетью, поддерживает программное управление на iOS и Android.
- 16-полосный высокоточный измеритель уровня основного выходного сигнала.
- Двухуровневая блокировка панели, поддерживает разблокировку по отпечатку пальца или паролю.
EDM16D отлично подойдёт для различных систем звукоусиления на конференциях, в школах, аудиториях, на мероприятиях, концертах и в многоцелевых залах.
| Параметры входов (INPUT) | |
|---|---|
| Микрофонные входы (MIC INPUTS) | 16 входных каналов (балансных) |
| Входные разъёмы | 16 XLR и 4 комбо (XLR/Jack) разъёма |
| Сопротивление входов XLR | 3KОм |
| Частотные характеристики | 20Hz-20kHz (+/-0.5dB) |
| Максимальный уровень входов | +18dBu (балансное соединение) |
| Максимальное усиление (Gain) | 70dB |
| Уровень искажений (THD) | ≤0.01%1KdBu |
| Фантомное питание | +48V (CH-1 to CH-16) |
| Диапазон усиления | 70dB |
| Отношение сигнал/шум (SNR) | 105dB A weight |
| Фаза (Phase) | Normal/Reverse |
| Задержка (Delay) | 0 to 200 msec |
| Эквалайзер (EQ) | |
| 4-полосный эквалайзер | Диапозон Частот: 20 Hz-20kHz -20dB/+ 12dB |
| Q= 0.404 to 28.852 | |
| Низкие (Low), Низко-средние (Low Mid), Средне-высокие (High Mid), Высокие (High) | |
| Режимы: Bypass/ Flat | |
| Компрессор | |
| Шумоподавление | Порог срабатывания (Threshold) = -120dB to -20dB |
| Компрессия | Порог срабатывания (Threshold) = -12dB to 24dB |
| Attack: 3- 100 msec | |
| Время высвобождения (Release time): 2x,4x,6x,8x,16x,32x | |
| Степень сжатия (compression ratio): 1.0 to 128 | |
| XLR Выходы | |
| Основные выходы балансные | 8 назначаемых выходов XLR |
| Левый/Правый (L/R) +4 моно шины (Mono Bus) + 4 Стерео шина (Stereo Bus) | |
| Коэффициент нелинейных искажений (THD) | (20Hz–20kHz) <0.01%@1K |
| Частотная характеристика | 20Hz–20kHz (+/-0.5dB) |
| Максимальный уровень выходов | +15 dBu |
| Сопротивление на выходе | <100Ом |
| Выход наушников | |
| Выходной разъем для наушников | TRS jack |
| Выходное сопротивление наушников | <50Ом |
| Максимальный выходной уровень | +20 dBu |
| Цифровые входы/выходы | |
| Цифровые входы и выходы | Bluetooth/USB/AES/EBU DANTE вход и выход |
| USB ( Стерео вход и Функция записи) | |
| USB Формат | 3.0 |
| Формат записи | wav |
| Основные характеристики | |
| Максимальный уровень усиления | 70dB входа на шину выхода |
| Перекрестные помехи | -80dB |
| Конвертер AD/DA | 24 бит/ 192 кГц |
| DSP | 40-разрядный процессор с плавающей запятой |
| Модуль эффектов | Reverb x1, Echox2 31GEQ x2 |
| Экран | 10.1’’ сенсорный экран 1280x800 |
| Фейдеры | 100 мм, 9 фейдеров с моторизированным приводом |
| Система | Android |
| Сеть | WiFi внешний модуль |
| Основные характеристики оборудование | |
| источник питания | 24V DC (AC 90-240V 50/60Hz) |
| потребляемая мощность | 50W |
| Размеры (Д х Ш х В) | 515 x 408 x 122мм |
| Вес | Вес НЕТТО: 6.8кг
Вес БРУТТО: 9.8кг |
| Аксессуары в комплекте | WiFi USB модуль
Адаптер/ Шнур питания |
 |
Инструкция по эксплуатации Exell EDM16D-ru
|
PDF 4.86 Мб | Скачать |
| Bluetooth | Да |
|---|---|
| LAN | Нет |
| RS232 / RS485 | Да |
| Touch-дисплей | Да |
| USB MP3 плеер | Да |
| WiFi точка доступа | Нет |
| Вес, кг | 6.8 |
| Высота, мм | 122 |
| Выход на наушники | Да |
| Глубина, мм | 408 |
| Количество входов | 20 |
| Количество выходов | 8 |
| Количество микрофонных входов с предусилителем | 16 |
| Количество фейдеров | 9 |
|---|---|
| Количество шин микширования | 9 |
| Материал корпуса | Металл + Пластик |
| Наличие дисплея | Да |
| Поддержка Dante | Через карту расширения |
| Подключение цифрового Stage Box | Нет |
| Приложение для Android | Да |
| Приложение для IOS | Да |
| Разрядность | 24 бит |
| Цвет корпуса | Серый |
| Частота дискретизации | 192000 Гц |
| Ширина, мм | 515 |
