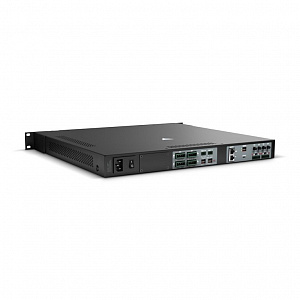

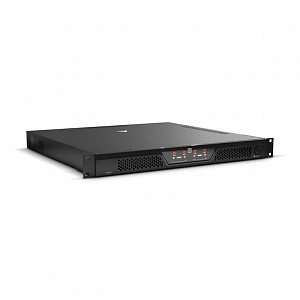

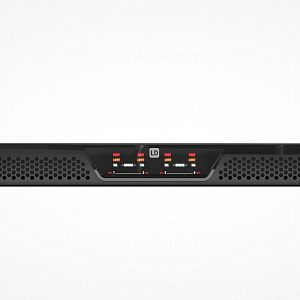

Усилитель мощности LD Systems IPA 412 T
- Профессиональный 4-х канальный усилитель класса D с DSP
- Усилитель мощности класса D c 4 каналами x 120 Вт @ 4 Ом/100В/70В
- 4 балансных линейных входа и 4 выхода на АС с блочными разъемами

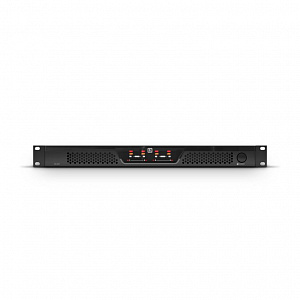

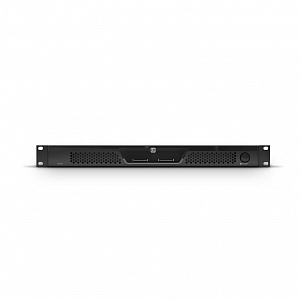

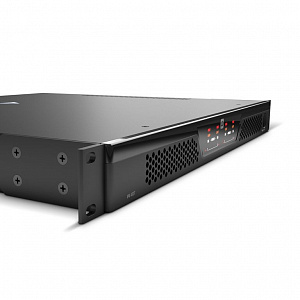

- Удобная передняя панель с поканальной светодиодной индикацией Signal, Clip, Protection, Mute и Bridge mode
- Светодиодные индикаторы клиппирования и регуляторы выходного уровня на задней панели
- Включаемый режим авто Stand-by для минимизации энергопотребления
- Селектор Stereo/Parallel/Bridge mode на каждой паре каналов
- Тороидальные выходные трансформаторы на каждом канале
- Управление фильтрами HPF/LPF с помощью DIP-свитчей
- Системы защиты усилителя: DSP clip limiter, Overcurrent, DC, Overheat, Short circuit
- Шина для контроля аудио сигнала и управления на архитектуре CAN (Controller Area Network) для взаимодействия с панелями управления и пейджинговыми микрофонами
- Слот для подключения опциональных карт (TBA):
- Карта управления по Ethernet обеспечит доступ ко всем внутренним настройкам DSP, регулировке входной чувствительности, увеличению общего динамического диапазона до 10dB
- Карта Ethernet + Dante – карта Ethernet, совместимая с протоколом Dante
- 2-х зонное охлаждение с малошумными вентиляторами для защиты от перегрева
LD Systems IPA 412 T – профессиональный четырехканальный усилитель мощности, который обеспечит качественное звучание в любых инсталляциях, будь то холл отеля или конференц-зал.
Выходы 70 / 100 В инсталляционного усилителя мощности IPA 412 T оснащены трансформаторами с торридальным сердечником, а выходы с сопротивлением 4 Ом являются полностью бестрансформаторными, что гарантируют максимально возможное качество звука. Процессор DSP оснащен параметрическим эквалайзером с библиотекой пресетов, матричным микшером, возможностью выбора приоритетного источника и delay.
Несмотря на такой набор функций, усилители мощности серии IPA просты в эксплуатации. Все самые важные функции видны с помощью светодиодной индикации на передней панели усилителя.

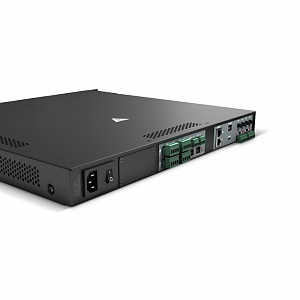

Предварительные настройки фильтров HPF / LPF могут быть активированы непосредственно на устройстве с помощью DIP-свитчей. Слот на задней панели предназначен для подключения опциональных карт расширения: карта Ethernet предлагает комплексную настройку и управление через программное обеспечение, а карта Ethernet + Dante также предлагает подключение к широкому спектру устройств, позволяет интегрировать IPA 412 T в сеть Dante и решать более сложные задачи.
Масштабируемость и перспективность - самые большие преимущества серии IPA.
| Модель | IPA 412 T |
|---|---|
| Тип | Инсталляционный усилитель мощности |
| Количество каналов | 4 |
| Класс усилителя мощности | D |
| Блок питания | SMPS с PFC (контроль коэффициента мощности) |
| Разъем питания | IEC |
| Режим авто Stand-by | Есть, включаемый (вкл./выкл.) |
| Время до автоматического перехода в режим ожидания | 20 мин без входного аудиосигнала |
| DSP | Есть |
| Remote-Bus | Есть |
| Индикация | Светодиодная индикация. Передняя панель: PROT, LIMIT, SIG, BRIDGE и MUTE, включение / отключение режима ожидания. Задняя панель: 4 индикатора клиппирования, индикатор удаленной блокировки |
| Управление. Передняя панель | Переключатель включения / выключения, режим ожидания |

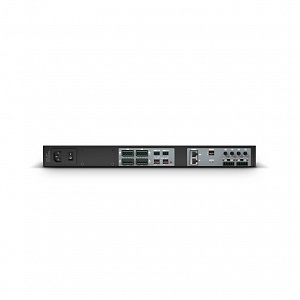

| Управление. Задняя панель | «BRG» (мост), «PAR» (параллельный), «ST» (стерео), переключатели Low-Z и High-Z (парные), потенциометры выходной громкости, переключатели Preset A и B, дистанционная блокировка, дистанционное включение / выключение, удаленный режим, включение / выключение режима ожидания |
| Входы | 4 балансных линейных входа, аудиовход Remote-Bus |

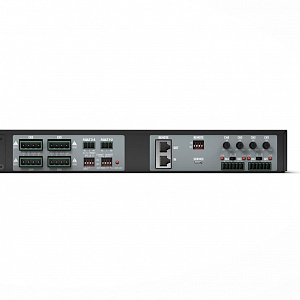

| Входные разъемы | 6-контактный клеммный блок (шаг 3,81 мм), Remote вход / выход RJ45, служебный Micro USB Type-B |
| Слот расширения | Для опциональных карт Ethernet или Ethernet + Dante |
| Охлаждение | Пассивное + 2-зонное активное охлаждение с контролем температуры |
| Напряжение питания | 100 В - 240 В переменного тока, 50-60 Гц |
| Предохранитель | T10AL 250 В |
| Пусковой ток (режим Stand-by выкл.) | 2,8 А |
| Пусковой ток (режим Stand-by вкл.) | 0,5 А |
| Энергопотребление в режиме Stand-by | 0,9 Вт |
| Энергопотребление (средняя нагрузка) | 25 Вт |
| Энергопотребление (максимальная нагрузка) | 790 Вт |
| Диапазон рабочих температур | 0° - 40°С; (макс. относительная влажность 60%) |
| Габариты (Ш х В х Г) | 483 х 44,5 х 425 мм |
| Вес | 8,7 кг |
| Номинальная выходная мощность (1 кГц @ 4 Ом) | 4 х 120 Вт |
| Номинальная выходная мощность (1 кГц @ 8 Ом) | 4 х 60 Вт |
| Номинальная выходная мощность (1 кГц @ 16 Ом) | 4 х 30 Вт |
| Номинальная выходная мощность (1 кГц @ 8 Ом, мостовой режим) | 2 х 235 Вт |
| Системы защиты | Лимитер, DC, HF Protect, HPF (High-Z), короткое замыкание, температура, тепловая перегрузка |
| Минимальное сопротивление нагрузки на канал | 4 Ом несимметричный, 8 Ом мостовой |
| Номинальная входная чувствительность | +5 dBu (синусоида 1 кГц, максимальное усиление) |
| Номинальное ограничение входа | 19 dBu (синусоида 1 кГц) |
| Коэффициент нелинейных искажений (THD + N) | <0,03% (Low-Z SPK OUT, +18 дБн, 20 Гц - 20 кГц) |
| Частотный диапазон | 18 Гц - 22 кГц (Low-Z OUT, -3 дБ), 50 Гц - 23 кГц (High-Z OUT, -3 дБ) |
| Отношение сигнал/шум | > 105 дБ (Low-Z SPK OUT, центр усиления канала (0 дБ), полоса пропускания 20 кГц, a-взвешенное) |
| Перекрестные помехи | 83 дБ @ 1 кГц |
| Задержка | 6,2 мс |
| Разрядность АЦП/ЦАП | 24 бит |
| Частота дискретизации | 48 кГц |
 |
LD Systems. Общий каталог (англ.)
|
PDF 45.67 Мб | Скачать |
| Вес, кг | 8.7 |
|---|---|
| Высота, мм | 45 |
| Выходная мощность (4 Ом) на 1 канал | 120 |
| Выходная мощность (70 /100 В) на 1 канал | 120 |
| Выходная мощность (8 Ом) на 1 канал | 60 |
| Глубина, мм | 425 |
| Количество входных каналов | 4 |
| Количество выходных каналов | 4 |
| Материал корпуса | Металл |
|---|---|
| Наличие встроенного DSP | Да |
| Потребляемая мощность, Вт | 790 |
| Режим 70/100 В | Да |
| Цвет корпуса | Черный |
| Частотный диапазон, верхняя граница, Гц | 20000 |
| Частотный диапазон, нижняя граница, Гц | 20 |
| Ширина, мм | 483 |
