Усилитель-распределитель Lightware DA2HDMI-4K-Plus-A
DA2HDMI-4K-Plus-A использует расширенный функционал EDID Management и позволяет эмулировать любой HDMI дисплей в качестве цели непрерывного вывода видеосигнала, даже если данный дисплей выключен или отсоединен от модуля усилителя. Возможность включения/отключения HDCP позволяет изменять статус HDCP совместимости устройства, позволяя интегрировать видео источники в системы AV оборудования, не поддерживающие HDCP. Блок памяти EDID с 1 и до 55 содержит заводские настройки, а настройки в блоке с 62 до 98 программируются пользователем. Блок памяти EDID с 56 до 61 предназначен для универсальных пресетов EDID. Настройки в памяти EDID 0 прозрачны для выхода 1, а 99 прозрачна для выхода 2, таким образом, используя эти настройки, EDID последних подключенных устройств отображения (монитора или проектора) будет сообщен источнику. С помощью Easy EDID Creator (утилита PC-wizard) пользователи могут создать свой собственный EDID, выполнив четыре простых шага. Опытные пользователи могут использовать программное обеспечение Advanced EDID Editor software для управления всеми возможными настройками в EDID, которые могут быть загружены в пользовательскую программируемую память DA2HDMI-4K-Plus-A. Усилитель-распределитель DA2HDMI-4K-Plus-A можно установить в стойку или использовать автономно. Аппарат оборудован высококачественными позолоченными разъемами для обеспечения надежного соединения.

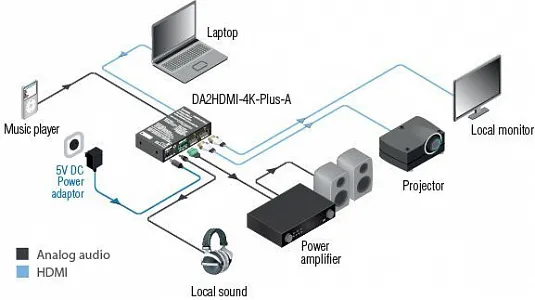

Усилитель-распределитель DA2HDMI-4K-Plus-A позволяет также встраивать звуковые сигналы и извлекать PCM аудио потоки. Устройство оснащено аудио портом 3.5 jack и аудио выходом Phoenix. Модуль также оснащен аудио выходом 3.5 jack для подключения наушников.
| Скорость передачи данных на канале TMDS: | 3 Gbps |
|---|---|
| Максимальное разрешение | 3840 x 2400 или 4096 x 2160 |
| Технология восстановления пикселей | Да |
| Проходной HDCP | Да |
| Входное кабельное уравнение | Automatic max 20m @4k30, или 30m @1080p60 |
| Цифровой аудио формат | Поддержка до 8 channel PCM (de-embed and pass-through), Dolby TrueHD и DTS-HD Master Audio 7.1 (pass-through only) форматы |
| Контроль на передней панали | Да, EDID кнопки и селекторный переключатель |
| Индикаторы LED | Cтатус ввода видео, формат звукового сигнала, Статус видеовыхода |
| EDID эмуляция | Да, Advanced EDID management with 100 EDID memories |
| EDID память | 55 factory preset , 6 universal, 2 transparent, 37 user programmable |
| EDID поддержка | 256 byte Extended EDID |
| Блок питания | Universal power adaptor, DC 5V 2.5A (max) |
| Потребляемая мощность | 1,8 W (max) |
| Корпус | 1 vмм металлический |
| Размеры | 100,4 W x 67,6 D x 26 H мм |
| Вес | 250 гр. |
| Гарантия | 3 года |
 |
Краткое руководство пользователя DA2HDMI-4K-Plus QSG v1.2 web
|
PDF 3.49 Мб | Скачать |
| Тип разъема "вход" | HDMI |
|---|---|
| Тип разъема "выход" | Audio, HDMI |
| Бесподрывное переключение | Нет |
| Встроенный масштабатор | Нет |
| Количество входов | 1 |
|---|---|
| Количество выходов | 2 |
| Максимальное поддерживаемое разрешение | 4K 60Гц 4:4:4 |
| Мультивьювер | Нет |
