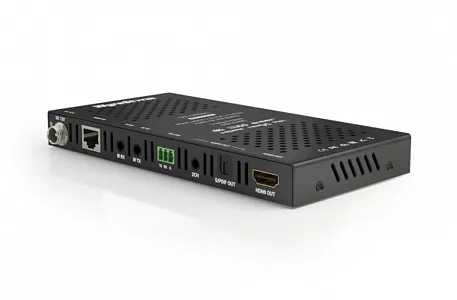

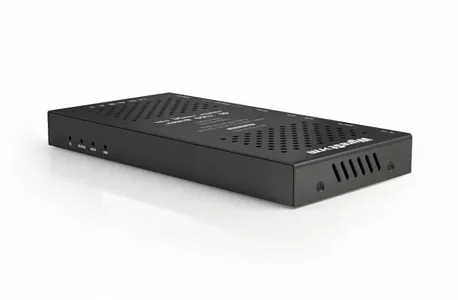

Приемник Wyrestorm RXV-70-G2-SCL
RXV-70-G2-SCL – приемник HDBaseT™ для коммутаторов серии MXV с поддержкой сигналов с разрешением 4K HDR 4:4:4 60 Гц, масштабированием, поддержкой HDR, деэмбеддированием звука 2ch/S/PDIF и поддержкой питания стандарта PoH.
Новые модели приемников SCL в линейке приемников делают платформу MXV более совместимой с различными средствами отображения. Кроме того, они деэмбеддируют звук в аналоговом и цифровом формате для вывода на внешнюю систему звукоусиления.
Благодаря тому, что питание PoH подается на все выходы HDBaseT-коммутатора, нет необходимости подключать к приемникам блоки питания и думать об их компактном и незаметном размещении. Питание на приемник передается по кабелю витая пара вместе с видео, аудио, управлением и сигналом Ethernet, что делает инсталляцию максимально простой.
RXV-70-G2-SCL позволяет масштабировать сигнал на выходе в соответствии с возможностями подключенного дисплея. Передавайте сигнал с источника с разрешением 4K HDR на дисплей с поддержкой 4K HDR и одновременно с этим масштабируйте изображение до 1080p для другой зоны и другого средства отображения, не влияя при этом на качество исходного сигнала.
Основные функции:
- Масштабирование исходного сигнала с разрешением 4K UHD и HDR до 1080p и для дисплеев без поддержки HDR
- Передача сигнала 4K UHD на расстояние до 70 м (2160p, 4:4:4, 60 Гц, 8 бит) и сигнала 2K на расстояние до 100 м (1200p, 60 Гц, 16 бит)
- Поддержка стандарта видео HDMI2.0 с полосой пропускания до 18 Гбит/с
- Совместимость со стандартами HDR, включая HDR-10, HDR-10 +, HLG и Dolby Vision (Dolby Vision поддерживается при 30 Гц)
- HDBaseT класса A с поддержкой передачи видео, многоканального звука, двунаправленного управления и PoH
- Аналоговый и цифровой (S/PDIF) выходы для деэмбеддирования звука из HDBaseT
- Передача питания по технологии PoH от коммутатора серии MXV
- Совместимость с HDCP 2.2
- Двунаправленный ИК-порт
- Порт RS-232 для двунаправленной передачи сигналов управления
- Светодиодная индикация наличия HDCP в сигнале, индикация наличия соединения между коммутатором и приемником
- Соответствие стандартам IEEE-568B
| Входы | 1x HDBT In: 8-pin RJ-45 Female |
|---|---|
| Выходы | 1x HDMI Out: 19-pin type A |
| Кодирование выходного видео | HDBaseT Class A |
| Скорость передачи сигнала | 9,2 Гбит/с |
| Аудио форматы | Analog: 2ch Analog
S/PDIF: 2ch LPCM | Dolby Digital/DTS up to 5.1ch HDMI: 2ch LPCM | Multichannel up to Dolby Atmos and DTS-X |
| Максимальное разрешение видео | Видео разрешение / HDMI / Cat6 / Cat6a/7
1920x1080p @60Hz 12bit / 15м / 100м / 100м 1920x1080p @60Hz 16bit / 7м / 100м / 100м 3840x2160p @24Hz 10bit 4:2:0 HDR / 3м / 70м / 100м 3840x2160p @30Hz 8bit 4:4:4 / вход 7м, выход 15м / 70м / 100м 3840x2160p @60Hz 10bit 4:2:0 HDR / 3м / 70м / 100м 4096x2160p @60Hz 8bit 4:2:0 / 7м / 70м / 100м 4096x2160p @60Hz 8bit 4:4:4 / 3м / 70м / 100м Примечание: WyreStorm рекомендует использовать экранированный кабель категории для минимизации шума и помех сигнала. |
| Поддерживаемые стандарты | DCI | RGB | HDR | HDR10 | Dolby Vision up to 30Hz | HLG | BT.2020 | BT.2100 |
| HDMI | HDMI 2.0 | HDCP 2.2 | EDID | CEC | DVI/D поддерживается с помощью адаптера (не входит в комплект) |
| HDBaseT | HDMI 2.0 | HDCP 2.2 | EDID | CEC | 1-way PoH | Двунаправленный ИК-порт |
| CEC | Запуск питания CEC для подключенных экранов - Требуется совместимость с CEC |
| IR | 1x IR TX: 3,5 мм TS Mono | 1x IR RX: 3,5 мм TRS Stereo | Двунаправленный по HDBaseT |
| RS-232 | 1x RS-232: 3-pin Terminal Block - 3.5мм |
| Источник питания | 12 В постоянного тока 1A |
| PoH | 1-way Matrix to Receiver |
| Максимальная потребляемая мощность | 12.42W |
| Рабочая температура | 32°F ~ 113°F (0°C ~ 45°C) | 10% ~ 90% без конденсата |
| Температура хранения | -4°F to ~ 158°F (-20°C ~ +70°C) | 10% ~ 90% без конденсата |
| Высота | 18 мм |
| Ширина | 180 мм |
| Глубина | 80 мм |
| Масса | 0,36 кг |
| Защита | CE | FCC | RoHS | RCM |
 |
Краткое руководство RXV-35-4K QuickStartGuide 190501 EN
|
PDF 1.2 Мб | Скачать |
| Передача сигналов управления | IR, RS-232 |
|---|---|
| Тип протокола | HDBT |
| Тип разъема "вход" | HDBaseT |
| Тип разъема "выход" | Audio, HDMI |
| ARC | Нет |
| EDID manager | Нет |
| Бесподрывное переключение | Нет |
| Выход Loop | Нет |
| Выход Mirror | Нет |
|---|---|
| Дальность 4K, м | 35 |
| Дальность FullHD, м | 70 |
| Максимальное поддерживаемое разрешение | 4K 60Гц 4:4:4 |
| Масштабирование | Нет |
| Особенности | НЕТ |
| Тип питания | Двусторонний |
