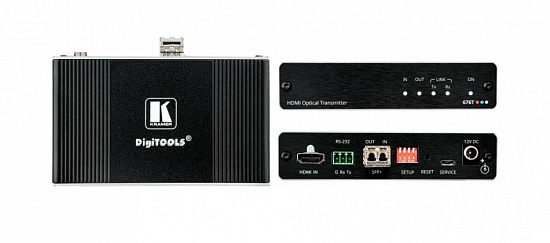

Передатчик Kramer 676T
676T Передатчик сигнала HDMI и RS-232 по волоконно-оптическому кабелю для модулей SFP. Для работы требуются модули OSP-MM1 или OSP-SM10; поддержка 4К60 4:4:4
676T – передатчик сигналов HDMI с разрешением до 4К@60 Гц (4:4:4), а также сигналов RS-232 по кабелю на основе одномодового или многомодового оптического волокна на расстояния до 33 км. Прибор обеспечивает преобразование сигнала HDMI, а также сигналов RS-232 в световой сигнал, передаваемый по оптоволоконному кабелю на совместимый приемник, преобразующий световой сигнал обратно в сигналы HDMI и RS-232. Для приема-передачи должны использоваться SFP-модули OSP-MM1, OSP-SM10S или OSP-SM10 в зависимости от выбранного кабеля и требуемой дальности передачи сигналов. Модуль OSP-MM1 поставляется в комплекте.
Основные функции:
- Совместимость с кабелями на основе как одномодового, так и многомодового оптического волокна. Использование подключаемых оптических модулей Kramer OSP SFP+ (по умолчанию установлен многомодовый SFP+ модуль). Технология преобразования частоты субдискретизации сигнала цветности с задержкой, близкой к нулю, позволяющая передавать сигналы HDMI со скоростью выше 10 Гбит/с по оптоволоконной линии с пропускной способностью 10 Гбит/с Примечание: Для обеспечения заданных технических характеристик и соблюдения условий технической поддержки и гарантийного обслуживания используйте только высококачественные встраиваемые оптические модули Kramer OSP SFP+
- Возможность построения разветвленных систем распределения сигнала с использованием только оптических сплиттеров. Усилители-распределители HDMI при этом не требуются
- Поддержка HDCP 2.2, скорости передачи сигнала до 18 Гбит/с (6 Гбит/с на канал), а также режимов многоканального аудио LPCM 7.1, Dolby TrueHD, DTS-HD в соответствии со пецификацией HDMI 2.0
- Технология Kramer-EDIDPro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощения процесса соединения HDMI устройств (технология Plug and Play)
- Двусторонняя передача данных RS-232 позволяет управлять периферийными устройствами, подключенными как к передатчику, так и приемнику на другом конце оптоволоконной линии
- Светодиодные индикаторы питания, наличия сигнала на входе и выходе, а также режимов приема и передачи сигнала по оптоволоконной линии для удобства обслуживания и диагностики
- Простота инсталляции: Компактный корпус Kramer DigiTOOLS®, отсутствие вентилятора охлаждения и низкое тепловыделение позволяют разместить три прибора рядом в стандартной аппаратурной 19 дюймовой стойке (1U) с помощью опционального адаптера Kramer
| Входы | 1 HDMI |
|---|---|
| Выходы | Оптический (1 вх.): SFP+ LC разъемы (2 или 1 шт., в зависимости от модуля) |
| Порты | 1 RS-232 (3-контактный блок съемных клемм); 1 micro-USB (для обновления встроенного ПО) |
| Максимальная скорость передачи данных | 18 Гбит/с (6 Гбит/с на один канал) |
| Максимальное разрешение видеосигнала | 4096x2160@60 Гц (4:4:4) |
| Поддержка цифровых видеостандартов | HDMI 2.0 и HDCP 2.2 |
| Тип линии передачи сигнала | Кабель на основе оптического волокна: многомодового или одномодового. Оптический модуль: Совместимые модули Kramer SFP+ IEEE 802.3ae 10 Гбит/с (многомодовый модуль входит в комплект поставки) |
| Поддержка многомодового подключения | Модуль OSP-MM1: Кабель типа OFNR стандарта G.651.1 (2 жилы); Рабочая длина волны 850 нм; Скорость передачи данных до 10,2 Гбит/с; Номинальная мощность передачи сигнала –2,5 дБм; Максимальное затухание сигнала 8,6 дБ; Дальность передачи до 3 км при использовании кабеля OM3 ММ |
| Поддержка одномодового подключения | Модуль OSP-SM10: Кабель типа OFNR стандарта G.652D (2 жилы); Рабочая длина волны 1310 нм; Скорость передачи данных до 10,2 Гбит/с; Номинальная мощность передачи сигнала –2,5 дБм; Максимальное затухание сигнала 11,9 дБ; Дальность передачи до 33 км при использовании кабеля OS1 SM |
| Поддержка одномодового подключения | Модуль OSP-SM10S: Кабель типа OFNR стандарта G.652D (1 жила); Рабочая длина волны 1330/1270 нм; Скорость передачи данных до 10,2 Гбит/с; Номинальная мощность передачи сигнала –2,5 дБм; Максимальное затухание сигнала 9 дБ; Дальность передачи до 20 км при использовании кабеля OS1 SM |
| Индикация и управление | Светодиодные индикаторы IN (наличие сигнала на входе), OUT (наличие сигнала на выходе), передача (Tx) и прием (Rx) сигнала по оптоволоконной линии, ON (наличие питания); Кнопка RESET для перезапуска устройства |
| Скорость передачи данных RS-232 | От 300 до 115200 бит/с |
| Питание | Адаптер питания 12 В постоянного тока, 2А; Потребляемый ток – 480 мА |
| Рабочая температура | 0°…+40°C |
| Температура хранения | –40°…+70°C |
| Относительная влажность воздуха | 10%...90% без конденсации |
| Тип корпуса | DigiTOOLS® |
| Материал корпуса | Алюминий |
| Охлаждение | Естественная конвекция |
| В комплекте | Многомодовый приемопередающий модуль SFP+ OSP-MM1, адаптер питания, кабель питания, монтажные уголки |
| Соответствие стандартам безопасности | CE, UL |
| Соответствие стандартам охраны окружающей среды | RoHs, WEEE |
| Габаритные размеры (Ш х Г х В) | 12,00 x 7,15 x 2,44 см |
| Вес | 0,2 кг |
| Размер в упаковке (Ш х Г х В) | 15,70 x 12,00 x 8,70 см |
| Вес в упаковке | 0,7 кг |
2 059
USD
- 207 300 руб
- 1 954 EUR
шт
