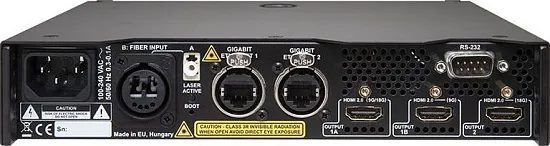

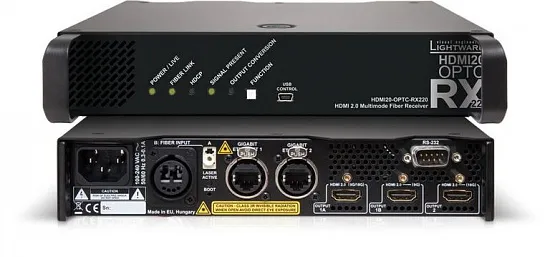

Волоконно-оптический применик Lightware HDMI20-OPTC-RX220-PRO

Удлинители HDMI20-OPTC-TX/RX220 - это пара оптоволоконных удлинителей, совместимых с HDMI 2.0 для передачи видеосигналов стандарта RS-232 и Gigabit Ethernet. Устройства поддерживают передачу несжатых сигналов с разрешением 4K UHD при частоте 60Hz в режиме 4:4:4 через один многомодовый оптоволоконный кабель (пропускная способность 18 Гбит/с). Дистанция – до 700 метров.

Используя стандартную, пользовательскую или же прозрачную эмуляцию EDID, пользователь может исправить или заблокировать данные EDID отдельно по каждому HDMI разъему. Улучшенное управление EDID распознает требуемое разрешение из любого источника видео и настраивает формат выходного сигнала в соответствии с системными требованиями. Устройство обеспечивает двунаправленную и прозрачную передачу данных через RS-232 и два отдельных сигнала Gigabit Ethernet по оптоволоконному кабелю.

Все устройства могут устанавливаться как автономно, так и в серверную стойку, при этом ушки для крепления обеспечивают легкую установку и защиту удлинители от ударов и качков. Дополнительные фиксаторы, размещенные сверху и сбоку оборудования, необходимы для более безопасной эксплуатации, а также для соответствия самым жестким стандартам безопасности установки.

В удлинителях используется фирменная технология Pixel Accurate Reclocking, которая устраняет эффект дрожания и искажения, генерируемые низкокачественными источниками и устройствами, объединенными в последовательную цепочку. Единая технология волокна делает эти устройства полностью совместимы со стандартом HDMI 2.0 без необходимости второго волоконно-оптического кабеля или медных соединений.

Гальваническая развязка между источником и дисплеем помогает избежать заземления и устраняет шумы. Во время оптической конверсии не наблюдается задержки в передаче сигнала, видео изображение передается без фреймовой задержки. Эта функция имеет решающее значение при работе с 3D приложениями и системами, где аудиосигнал обрабатывается отдельно.

Удлинители серии HDMI20-OPTC от Lightware поддерживают HDR10 и Dolby Vision в сигнале HDMI с глубиной цвета 10 или 12 бит соответственно скорости, в пределах его максимальной пропускной способности в 18 Гбит/с.

Ключевые особенности

• Поддержка разрешения до 4k@60Hz в режиме RGB 4:4:4
• Технология передачи сигналов по одному оптоволоконному кабелю
• Пропускная способность сигнала 18 Гбит/с
• Передача сигнала на расстояние до 300 метров (OM3 fiber, 1920x1080p60)
• Поддержка стандартов HDMI 2.0, HDMI 1.x и DVI 1.0
• Передача насыщенного цвета в 36-бит
• Встроенный универсальный блок питания
• Поддержка передачи сигнала 3D с созданием кадровой (фреймовой) структуры видео - стерео формата (side-by-side) или стереоскопического формата (top-bottom)
• Поддержка HDR и Dolby Vision*
• Два входа HDMI для главного и резервного источников с функцией автопереключения *
• Поддержка всех аудио форматов HDMI: Dolby TrueHD и DTS-HD Master Audio
• Два выходных порта Gigabit Ethernet (с функцией контроля обоих портов)
• Система управления Ethernet и USB
• Функция Pixel Accurate Reclocking на каждый входной порт
• Улучшенное управление EDID
• Поддержка LCD и кнопка регулировки цветопередачи на лицевой панели управления TX
• Специализированная система управления Lightware Device Controller для Ethernet и USB
• Удаленное управление через LW3 протокол, Ethernet или RS-232
• Улучшенный блок управления Lightware Device Updater для обновления ПО через Ethernet
• Выходной порт для локального монитора на панели управления модуля TX
• Встроенный универсальный штекер
• Фиксаторы Mounting Thread сверху и на одной стороне удлинителя вкупе с фиксирующими ушками для безопасной установки и эксплуатации
• Крепления для смотки и безопасного хранения кабеля
