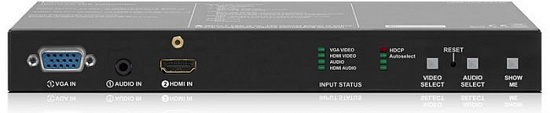

HDBaseT передатчик-переключатель Lightware UMX-TPS-TX120
Удлинитель UMX-TPS-TX120 предлагает полный функционал устройства UMX-TPS-TX120 кроме DVI-I и DisplayPort видео передачи, PHOENIX аудио разъемов и GPIO разъемов для управления. TX120 эффективное решение задач, которые требуют профессионального функционала, но не требует DVI-I, DisplayPort, PHOENIX аудио и GPIO управления.
Новый продукт Lightware – HDbaseT extender UMX-TPS-TX120 передает универсальные видеосигналы с разрешением до 4К, аудио сигналы и сигналы управления на дистанцию до 170 метров по 1 кабелю CATx. Этот передатчик был создан для удлинения как цифровых, так и аналоговых сигналов аудио и видео YPrPb, HDMI1.4, VGA c аналоговым stereo аудио, встроенным audio 7.1 HBR и полной поддержкой кодирования HDCP. Аналоговые сигналы (цифровые и аналоговые) преобразуются в цифровой сигнал и передаются отдельно друг от друга. Использование заводских, кастомизированных и прозрачных таблиц EDID поможет пользователю подобрать необходимую таблицу EDID и зафиксировать отдельную за каждым входом.
Система "Advanced EDID Management" позволит установить необходимое разрешение для любого источника видео и формата сигнала на выходах матричных коммутаторов и удлинителей. Удлинитель передает двунаправленные и прозрачные сигналы RS-232, IR и Ethernet. Сигналы RS-232 и IR работают с технологией "command injection", передающей по IR или RS-232, поступающие по LAN команды.
Удаленное питание осуществляется по 1 кабелю CATx, но есть и поддержка выделенных источников питания. Возможен монтаж в стойку или установка/эмбендинг в мебель/под стол.
При помощи инновационных разработок компании Lightware UMX-TPS-TX120 имеет совместимость с другими удлинителями HDBaseT и матричными коммутаторами.
| Разрешение: | до 4K UHD 3840?2160@30Hz, 1600x1200@60Hz, FullHD 1920x1080@60Hz |
|---|---|
| Цифровые аудио форматы: | поддержка до 8 channel PCM, Dolby TrueHD и DTS-HD Мастер Аудио формата 7.1 |
| усиление входящего сигнала: | Автоматически, макс 20 м |
| EDID эмуляция: | да, Расширенное управление EDID |
| EDID память: | 120 заводских и 15 программируемых пресета |
| Преобразование VGA в цифровой сигнал | 0 микросекунд задержки |
| HDCP сквозной: | да |
| RS-232 сквозной: | да, настраиваемый |
| RS-232 (опция Управление): | 9600, 19200, 38400, 57600, 115200 Baud Rx,Tx локальный или через CATx(default: 57600) |
| Питание через TPS: | универсальный адаптер, DC 12V 2.5A |
| Local Питание | 3.6W (средняя) / 4.2W (максимальная); |
| питание over TPS: | DC 48V 1 A |
| Потребляемая мощность: | 8Вт (typ) |
| Корпус: | 1 мм металл |
| Размеры: | 221 Ш 100.4 Г x 26 В мм |
| совместимость: | CE; |
| Гарантия: | 3 года |
 |
Руководство по эксплуатации UMX-TPS-TX100 series UsersManual v2.4
|
PDF 25 Мб | Скачать |
| Тип | Коммутатор |
|---|---|
| Количество входов | 2 |
| Количество выходов | 1 |
| Тип разъема вход | HDMI; VGA; RJ-45; Audio; Control |
| Тип разъема выход | HDBaseT; RJ-45; Control; Power |
|---|---|
| Максимальное поддерживаемое разрешение | 4K@60 Гц (4:2:0) |
| Эмбеддирование или Деэмбеддирование аудио | Да |
| Независимая коммутация аудио | Да |
