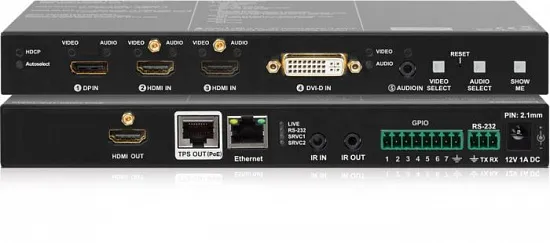

HDBaseT передатчик-переключатель Lightware SW4-TPS-TX240
SW4-TPS-TX240 - один из самых современных HDBaseT удлинителей серии TPS, разработанных компанией Lightware, обеспечивающий передачу сигналов видео, аудио и управления по 1 кабелю CATx на дистанцию до 170 метров. Рассчитан для переговорных комнат, залов конференций, небольших классных комнат.
Идеально подходит для передачи цифровых сигналов видео HDMI, DisplayPort и аналогового формата audio, а так же embedded аудио HDMI или DisplayPort до 8 каналов HBR или PCM. Сигналы аудио преобразуются из аналогового формата в цифровой. Удлинители Lightware SW4-TPS-TX240 также снабжены локальным выходом видео, обеспечивают 100% сохранение целостности и качества видео сигналов и сигналов аудио при передаче по витой паре на дальние расстояния.
SW4-TPS-TX240 имеет полную поддержку HDCP кодирования, а благодаря использованию кастомных или заводских настроек и прозрачной передаче EDID таблиц позволит пользователю передавать необходимые данные EDID каждому источнику видео.
Инновационный инструмент Advanced EDID Management позволит настраивать необходимые разрешения для любых источников видео и любых форматов сигналов, поступающих на выходные разъемы системы удлинения и матричной коммутации, исходя из задач системы. Видео удлинитель (video extender) SW4-TPS-TX240 передает двунаправленные и прозрачные сигналы RS-232, IR и Ethernet с поддержкой технологии «command injection», которая позволяет отправлять по RS-232 или IR команды, поступившие по LAN.
Система удаленного питания обеспечивает энергоснабжение по 1 кабелю витой пары CATx, но при желании есть возможность использования внешнего блока питания. Все удлинители компании компании Lightware могут быть вмонтированы в стойку или установлены на столе, а благодаря последним разработкам инженеров Lightware удлинители серии TPS легко совместимы с другими удлинителями HDBaseT и с матричными коммутаторами Lightware.
| Разрешение: | До 4K UHD 3840?2160@30Hz, 1600x1200@60Hz, FullHD1920x1080@60Hz> |
|---|---|
| Цифровые аудио форматы: | Поддерживает до 8 каналов PCM, Dolby TrueHD и DTS-HD Master Audio 7.1 форматов |
| усиление входящего сигнала: | Автоматически, макс. 20м |
| EDID эмуляция: | Есть, Advanced EDID Management |
| EDID память: | 120 заводских и 15 программируемых пресета |
| Преобразование VGA в цифровой сигнал | 0 микросекунд задержки |
| HDCP сквозной: | да |
| RS-232 сквозной: | да, настраиваемый |
| RS-232 (опция Управление): | 9600, 19200, 38400, 57600, 115200 Baud Rx,Tx (локальный или через CATx)(default: 57600) |
| Питание через TPS: | DC 48V 1 A |
| Local Питание | Универсальный адаптер питания, DC 12V 2.5A |
| питание over TPS: | DC 48V 1 A |
| Потребляемая мощность: | 8,5W (обычно) |
| Корпус: | 1 мм металл |
| Размеры: | 221 x 100.4 x 26 мм |
| совместимость: | CE; |
| Гарантия: | 3 года |
 |
Руководство по эксплуатации HDMI-TPS-TX200 series UsersManual
|
PDF 10.03 Мб | Скачать |
| Тип | Коммутатор |
|---|---|
| Количество входов | 4 |
| Количество выходов | 1 |
| Тип разъема вход | HDMI; DVI; DisplayPort; RJ-45; Audio; Control |
| Тип разъема выход | HDMI; HDBaseT; RJ-45; Control; Power |
|---|---|
| Максимальное поддерживаемое разрешение | 4K@60 Гц (4:2:0) |
| Эмбеддирование или Деэмбеддирование аудио | Да |
| Независимая коммутация аудио | Да |
