Коммутатор Wyrestorm SW-740-TX
Презентационный коммутатор с 4 входами 4K/60 HDBaseT,
с DSC, масштабированием и хост-портом USB (4K: 100 м)

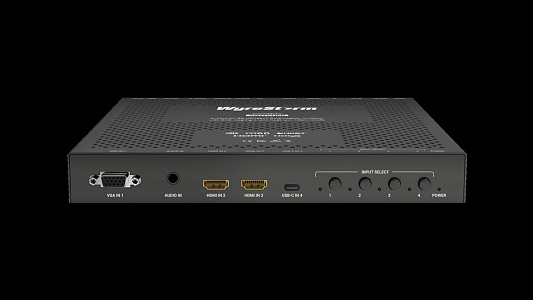

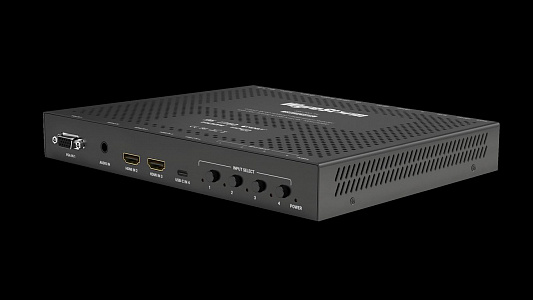

WyreStorm SW-740-TX – настольный презентационный коммутатор на 4 входа для передачи сигнала 4K/60 по HDBaseT, с использованием технологии потокового сжатия DSC, возможностью масштабирования и наличием USB Host.
Используя технологию передачи сигнала HDBaseT Class C, коммутатор SW-740-TX обеспечивает передачу сигнала 5-Play на расстояние до 100 м по кабелю Cat6. Видеосигнал разрешением 4K/UHD, Ethernet, управление и питание (PoH) отправляются на удаленный дисплей через совместимый приемник сигнала, а данные USB2.0 направляются обратно на подключенный источник через USB-хост или через порты USB-C.
Основные функции:
- Автоматическое или ручное переключение 4 подключенных источников (VGA, 2 HDMI и USB-C) с назначаемым соединением USB-хоста.
- Расширенные функциональные возможности порта USB-C позволяют использовать Alt -mode для подключения AV и USB, а также позволяют заряжать устройство током до 3A по одному кабелю.
- Технология потокового сжатия DSC, признанная VESA, позволяет передавать контент до 4K/60 8-бит на расстояние до 100м.
- Скалирование выходного сигнала обеспечивает отображение контента в случае подключения разных дисплеев на HDBaseT и дублирующем HDMI выходах.
- Отдельный вход для аналогового аудиоустройства, подключенного независимо от сигнала HDMI, для передачи на приемник.
- Вход PIR для подключения датчика присутствия позволяет автоматически включать помещение в зависимости от его занятости.
- USB-Type B Host интерфейс для передачи данных по USB при использовании с совместимым приемником HDBT класса C (рекомендуется RX-700).
- Интуитивно понятный веб-интерфейс управления, настройки и обслуживания с шифрованием HTTPS (Telnet через TLS и SSH станут доступны в будущем обновлении прошивки).
- Автоматическое или ручное управление по CEC дисплеем, подключенным через проходной HDMI или HDBaseT выход.
- Деэмбедирование аналогового звукового сигнала позволяет легко отправлять звук в отдельную систему распределения.
- Питание 12 В и интерфейс RS-232 обеспечивает питание низковольтных сенсорных панелей или настенных панелей, таких как WyreStorm TS-280.
- Contact/Tally интерфейсы для использования внешних кнопок со светодиодными индикаторами для переключения входов.
| Входы | 1x VGA In: 15-контактный VGA
1x USB-C 2x HDMI In: 19-контактный тип A 1x Аудиовход: 3,5 мм (1/8 дюйма) TRS Stereo |
| Выходы | 1x HDMI выход: 19-контактный тип A
1x аудиовыход: 3,5 мм (1/8 дюйма) TRS стерео 1x HDBT выход: 8-контактный разъем RJ-45, розетка |
| Кодирование выходного видеосигнала | HDBaseT™ Class C |
| Максимальная скорость передачи данных | 9,2 Гб/с |
| Задержка End to End | 10 мкс (микросекунд) |
| Форматы аудио | 2-канальный и многоканальный LPCM |
| Разрешения видео (макс.) | Разрешение видео HDMI Cat6 Cat6a/7
1920x1080p при 60 Гц 8 бит 15 м 100 м 100 м 1920x1080p при 60 Гц 16 бит 15 м 100 м 100 м 3840x2160p при 60 Гц 8 бит 4: 4: 4 7 м 100 м 100 м 4096x2160p при 60 Гц 8 бит 4: 4: 4 3 м 100 м 100 м |
| Поддерживаемые стандарты | DCI | RGB |
| Максимальная частота пикселей | 600 МГц |
| HDMI | HDMI | HDCP 2.2 | EDID | DVI/D поддерживается с адаптером (не входит в комплект) |
| HDBaseT™ | HDMI | HDCP 2.2 | EDID | CEC | 2ch audio | USB | серийный |
| RS-232 | 1x 4-контактный Phoenix (Control) |
| Ethernet | 1x 8-контактный разъем RJ-45, розетка | Двунаправленный через HDBaseT ™ |
| IR | 1x 4-контактный Phoenix |
| USB | 1x USB-C: USB 3.1
1x USB-Host: USB-B Скорость передачи данных: 190 Мбит / с |
| CEC | Авто, ручное отображение питания через выход HDMI и HDBT |
| ИК-датчик: 1x 4-контактный Phoenix
Contact Вход: 1x 5-контактный Phoenix Tally Выход: 1x 5-контактный Phoenix | |
| Максимальная потребляемая мощность | Стандарт: 45 Вт | С зарядкой от USB: 90 Вт |
| Рабочая температура | 0°C ~ 45°C
10% ~ 90%, без конденсации |
| Температура хранения | -20°C ~ +70°C
10% ~ 90%, без конденсации |
| Весит | 1,34 кг |
