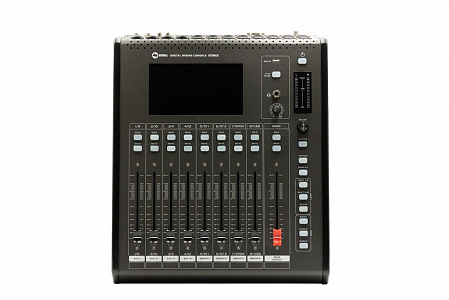

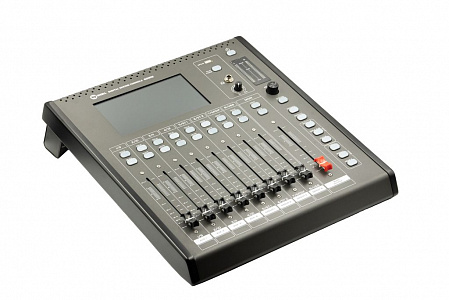

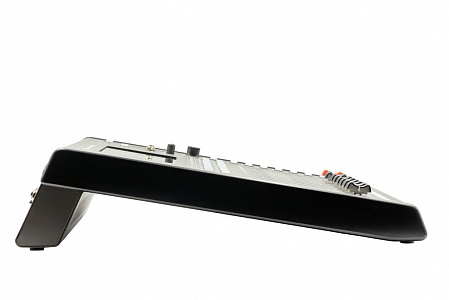

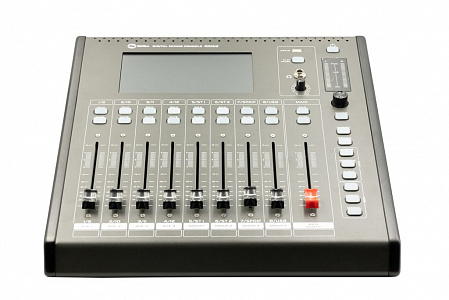

Цифровой микшер, 12 каналов Exell EDM12
Это многофункциональный цифровой микшер со множеством преимуществ, таких как небольшой размер, легкий вес, полнофункциональное, интуитивно понятное и простое управление, дружелюбный и понятный интерфейс.
Особенности:
- 12 микрофонных/линейных монофонических каналов
- 2 стерео канала
- 1 канал ввода/вывода SPIDFI
- 1 канал вывода AES/EBU
- 8 настраиваемых выходных портов XLR
- 9 шин микширования (4 шины AUX, 4 ГРУППОВЫЕ шины, 1 ОСНОВНАЯ шина)
- 2 шины FX (шина передачи эффектов)
- 31-полосный GEQ
- 1 выходной порт для мониторинга наушников
- 1 порт USB, поддерживает воспроизведение музыки по USB
- сенсорный экран 7" 1024 ? 600
- 9 электрических фейдеров с ходом 100 мм
- 3 клавиши быстрой загрузки режимов
- 1 порт RS232, поддержка центрального управления
- Поддержка воспроизведения по Bluetooth / USB, сохранения и вызова сцены
В аппаратной конфигурации используется промышленный процессор SHARC 4-го поколения с плавающей запятой, 24 бита/192 кгцад/ДА. Консоль имеет встроенные эффекты, такие как эхо, реверберация, задержка; функции микширования, регулировку GEQ и многое другое. Консоль оснащена 7-дюймовым сенсорным экраном высокой четкости и девятью 100-миллиметровыми электрическими фейдерами, быстрым и интуитивно понятным управлением, подходит для любых типов выступлений, а также оснащения конференц-залов, учебных заведений, промышленных и производственных предприятий и для использования частными лицами.
| Параметры входов | |
|---|---|
| Микрофонные входы | 12 входных каналов (балансных) + 2 стерео группы (GROUPS stereo) |

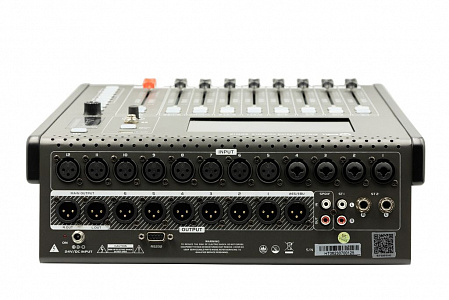

| Входные разъёмы | 12 XLR и 4 комбинированных входа + 2 6.3 jack + 2 RCA |
| Сопротивление входов XLR | 3kОм |
| Частотные характеристики | 20Hz–20kHz (+/-0.5dB) |
| Максимальный уровень входов | +15dBu (балансных) |
| Уровень искажений (THD) | <0 01%@1K dBu |
| Фантомное питание | +48V (CH-1 to CH-16) |
| Отношение сигнал/шум (SNR) | -108dB тип взвешивания А |
| Фаза | Normal/Reverse |
| Задержка | 0 to 200 msec |
| Эквалайзер (EQ) | |
| 4-полосный эквалайзер | Диапозон Частот: 20 Hz-20kHz -20dB/+ 12dB |
| Q= 0.404 to 28.852 | |
| Низкие (Low), Низко-средние (Low Mid), Средне-высокие (High Mid), Высокие (High) | |
| Режимы: Bypass/ Flat | |
| Компрессор | |
| Шумоподавление | Порог срабатывания (Threshold) = -120dB to -20dB |
| Компрессия | Порог срабатывания (Threshold) = -12dB to 24dB |
| Attack: 3- 100 msec | |
| Время высвобождения (Release time): 2x,4x,6x,8x,16x,32x | |
| Степень сжатия (compression ratio): 1.0 to 128 | |
| XLR Выходы | |
| Основные выходы балансные | 8 назначаемых выходов XLR |
| Левый/Правый (L/R) +4 моно шины (Mono Bus) + 4 Стерео шина (Stereo Bus) | |
| Коэффициент нелинейных искажений (THD) | (20Hz–20kHz) <0.01%@1K |
| Частотная характеристика | 20Hz–20kHz (+/-0.5dB) |
| Максимальный уровень выходов | +15 dBu |
| Сопротивление на выходе | <100 Ом |
| Выход наушников | |
| Выходной разъем для наушников | TRS jack |
| Выходное сопротивление наушников | <50Ом |
| Максимальный выходной уровень | +20 dBu |
| Цифровые входы/выходы | |
| Стереовход Bluetooth | Standard V5.0 |
| Форматы воспроизводимые с стереовхода USB | WMA/MP3/ APE/FLAC |
| Входы и выходы SPDIF | Частота 48KHz |
| Выход AES | Частота 48KHz |
| Основные технические характеристики | |
| Перекрестные помехи (Crosstalk) | -80dB |
| Конвертер AD/DA | 24 бит/ 192 кГц |
| DSP | 40-разрядный процессор с плавающей запятой |
| Модуль эффектов | Reverb x1, Echox2 31GEQ x2 |
| Разрешение экрана | 7.1" сенсорный экран 1024x600 |
| Фейдеры | 100 мм, 9 фейдеров с моторизированным приводом |
| Основные характеристики оборудование | |
| источник питания | 24V DC (AC 90-240V 50/60Hz) |
| потребляемая мощность | 50W |
| Габариты (Длина × Ширина × Высота) | 350 × 420 × 110mm |
| Вес нетто | 4.8кг |
| Вес брутто | 7 8кг |
| Входящие в комплект аксессуары | Адаптер/ Шнур питания |
 |
Инструкция по эксплуатации Exell EDM12-ru
|
PDF 4.1 Мб | Скачать |
