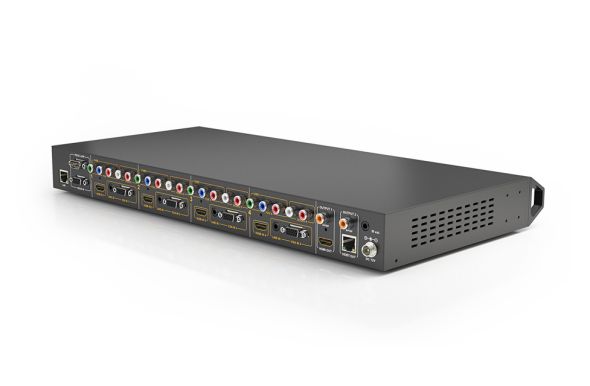

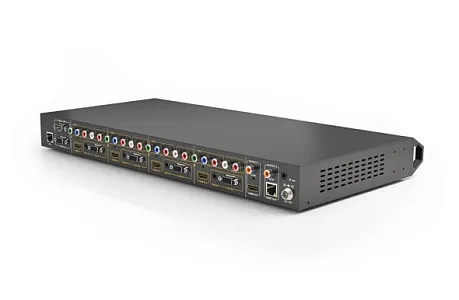

Матричный коммутатор-масштабатор WyreStorm SW-0402-MV-HDBT
Wyrestorm SW-0402-MV-HDBT - матричный коммутатор 4×2 с поддержкой Multi-View для профессиональных AV-систем. Устройство принимает до 12 источников через цифровые и аналоговые входы, выполняет бесшовное переключение, масштабирование и компоновку до четырёх изображений на одном экране, а также обеспечивает локальный вывод по HDMI и удалённую передачу по HDBaseT.
SW-0402-MV-HDBT объединяет три режима работы: UHD 4K Multi-View видеопроцессор, Full HD Multi-View видеопроцессор и бесшовную матрицу 4×2. В режиме Quad View на дисплее 4K можно одновременно вывести четыре изображения Full HD 1920×1080 без деградации разрешения каждого окна.
Каждый вход можно масштабировать, перемещать и настраивать по размеру окна, приоритету слоёв, прозрачности, границам и цвету рамки. Технология QuickSync™ обеспечивает мгновенное бесшовное переключение между источниками на выходах HDMI и HDBaseT.
Устройство подходит для переговорных комнат, ситуационных центров, учебных классов, диспетчерских, демонстрационных зон и систем цифрового signage, где требуется одновременный вывод нескольких источников на один дисплей или распределение сигналов на локальный и удалённый экран.
Ключевые особенности:
- Матрица 4×2 и Multi-View процессор в одном устройстве.
- Приём HDMI/DVI, VGA, YUV, CVBS и аналогового стереоаудио.
- Выход HDMI и HDBaseT с поддержкой 4K UHD до 3840×2160 при 30 Гц.
- Передача по одному кабелю Cat6 на расстояние до 70 м.
- Режимы Full Screen, Dual View, Tri View и Quad View.
- Гибкая настройка окон: размер, позиция, слои, прозрачность и рамки.
- Управление с передней панели, через Web UI, ИК-пульт, RS-232 и IP.
- Поддержка HDCP, EDID, ARC, двунаправленных IR и Ethernet по HDBaseT.
| Модель | Wyrestorm SW-0402-MV-HDBT |
|---|---|
| Видео входы | 4 × HDMI (Type A, female); 4 × VGA (DB15); 4 × YUV (RCA); 4 × CVBS (RCA) |
| Аудио входы | 4 × стерео 3,5 мм Line In; 4 × аналоговый стереоаудио RCA L/R |
| Видео выходы | 1 × HDMI (Type A, female); 1 × HDBaseT (RJ-45) |
| Аудио выходы | 2 × S/PDIF (RCA) |
| Аудиоформаты | 2-канальный PCM |
| Максимальное разрешение HDMI | 3840×2160 при 30 Гц, 8 bit, 4:4:4 — только для выхода |
| Максимальное разрешение HDBaseT | 3840×2160 при 30 Гц, 8 bit, 4:4:4 — только для выхода |
| Цветовая глубина | Full HD — до 16 bit; 4K UHD — 8 bit |
| Максимальный pixel clock | HDMI — 300 МГц; HDBaseT — 297 МГц |
| Дальность по HDMI | До 15 м при 1080p 12 bit; до 7 м при 1080p 16 bit или 4K |
| Дальность по HDBaseT, Cat6 | До 100 м при 1080p 12 bit; до 70 м при 1080p 16 bit или 4K |
| Дальность по HDBaseT, Cat6a/7 | До 100 м при 1080p 12/16 bit и 4K |
| Режимы вывода | Full Screen, Dual View, Tri View, Quad View |
| Multi-View | До 4 источников одновременно; настраиваемые размер, позиция, слои, прозрачность и рамки окон |
| Матричный режим | Бесшовная матрица 4×2; независимые выходы HDMI и HDBaseT |
| Технология переключения | QuickSync™ — мгновенное бесшовное переключение |
| HDMI | HDMI 1.4, HDCP, EDID; поддержка DVI/D через адаптер |
| HDBaseT | HDCP, EDID, ARC, односторонний PoH, двунаправленные IR и Ethernet |
| Управление | Передняя панель, Web UI, IP, IR, RS-232 |
| Ethernet | 1 × RJ-45; Web UI и IP-управление; двунаправленная передача по HDBaseT |
| RS-232 | Управление матрицей и обновление прошивки |
| ИК | 1 × IR Ext 3,5 мм для управления коммутатором |
| Совместимость | WyreStorm Enado, WyreStorm extender sets, EXP-CON-4K-DD для понижения до 1080p |
| Питание | 100–240 В AC, 50/60 Гц; блок питания 12 В DC, 3 А |
| PoH | 48 В, 15,4 Вт |
| Максимальное энергопотребление | 88,6 Вт |
| Рабочая температура | 0…+45 °C, влажность 10–90% без конденсации |
| Температура хранения | −20…+70 °C, влажность 10–90% без конденсации |
| Форм-фактор | 1U, монтаж в стойку |
| Габариты | 440 × 42 × 17,3 мм (Ш × Г × В) |
| Вес | 2,85 кг |
| Сертификация | CE, FCC, RoHS |
| Комплектация | Коммутатор, блок питания 12 В DC 3 А, ИК-пульт, удлинитель ИК-приёмника, 2 монтажные скобы, краткое руководство |
| Тип разъема "вход" | Audio, HDMI, VGA |
|---|---|
| Тип разъема "выход" | Audio, HDBaseT, HDMI |
| Бесподрывное переключение | Нет |
| Встроенный масштабатор | Нет |
| Количество входов | 4 |
| Количество выходов | 2 |
|---|---|
| Максимальное поддерживаемое разрешение | 4K 30Гц 4:4:4 |
| Мультивьювер | Нет |
| Тип HDCP | 1.4 |
| Тип HDMI | 1.4 |
