Матричный коммутатор Lightware MMX4x2-HDMI

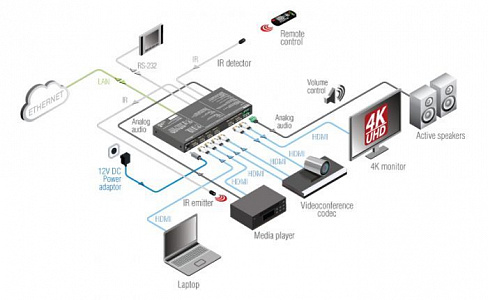

MMX4x2-HDMI – это уникальный компактный матричный коммутатор с 4-мя HDMI входами и 2-мя HDMI выходами. Благодаря поддержке функции embedding/de-embedding аудио сигнал может быть выделен из потока HDMI на входе или встроен в поток HDMI на выходе. Для аналогового аудио сигнала устройство имеет сбалансированные аудиовход (5-pole Phoenix (Euroblock) и аудиовыход (5-pole Phoenix (Euroblock)). Громкость и усиление аудио сигнала могут регулироваться как на входном порте, на и на порте выхода. Матричный коммутатор 4x2 HDMI от Lightware полностью поддерживает популярные форматы и разрешения вплоть до 4K/UHD/3D. Устройство также совместимо с HDCP.
MMX4x2-HDMI имеет встроенную функцию Event Manager которая устанавливается и настраивается через программное обеспечение Lightware Device Controller. Пользователь может управлять функционалом приложения удаленно благодаря поддержке ИК, USB, RS-232 и Ethernet.
| Разрешение | До 4K UHD 3840?2160@30Hz,1600x- 1200@60Hz, FullHD 1920x1080@60Hz |
|---|---|
| Форматы цифрового аудио | Поддержка до 8 каналов PCM, Dolby TrueHD и форматов DTS-HD Master Audio |
| Эмуляция EDID | Есть, Advanced EDID Management |
| Память EDID | 120 заводских настроек, 12 пользовательских |
| Совместимость с HDCP | Есть |
| Сквозной RS-232 | Есть, настраиваемый |
| RS-232 (опция управления) | 9600, 19200, 38400, 57600, 115200 Baud Rx,Tx (по умолчанию: 57600) |
| Питание | DC 12V, 2A |
| Потребляемая мощность | 7W (max) |
| Материал | 1 mm металл |
| Габариты | 221 W x 100.4 D x 26 H mm |
| Гарантия | CE |
| Входы цифрового видео | 3 года |
| Выходы цифрового видео | 4x HDMI разъема |
| Сбалансированные аудио входы | 2x HDMI разъема |
| Сбалансированные аудио выходы | 1х5-pole Phoenix (Euroblock) |
| Ethernet | 1х5-pole Phoenix (Euroblock) |
| USB | 1 x RJ45 |
| IR (вход и выход) | mini-USB-B |
| Serial port | 3.5 mm jack |
| Питание | 1х3-pole Phoenix (Euroblock) |
| Входы аналогового аудио | Универсальный адаптер питания DC 12V 1A (2.1 / 5.5 mm) |
| Громкость | -96 .. 0 dB |
| Баланс | -100 .. 0 .. 100 |
| Функция отключения звука | Есть |
| Громкость | -57 .. +3 dB |
| Баланс | -100 .. 0 .. 100 |
| Функция отключения звука | Есть |
 |
Руководство по эксплуатации MMX4x2 series UsersManual
|
PDF 12.08 Мб | Скачать |
| Тип разъема "вход" | Audio, HDMI |
|---|---|
| Тип разъема "выход" | Audio, HDMI |
| Бесподрывное переключение | Нет |
| Встроенный масштабатор | Нет |
| Количество входов | 4 |
| Количество выходов | 2 |
|---|---|
| Максимальное поддерживаемое разрешение | 4K 60Гц 4:2:0 |
| Мультивьювер | Нет |
| Тип HDCP | 1.4 |
| Тип HDMI | 1.4 |
