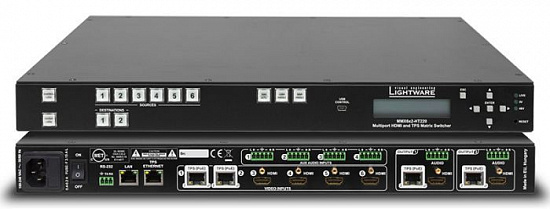

Матричный коммутатор Lightware MMX6x2-HT220
Видео переключатель MMX6x2-HT220 - это передовая разработка компании Lightware, идеальный матричный коммутатор, подходящий для любых инсталляций малого и среднего размера. Универсальный коммутатор MMX6x2-HT220 оснащен 6 входными портами и 2 портами выхода для видео - 2 x TPS + 4 x HDMI1.4 входа + 2 раздельных выхода HDMI, имеющие зеркальные TPS выходы. Полностью поддерживаются форматы 3D видео, 4K @ 30Гц и шифрование HDCP. MMX6x2-HT220 также имеет 4 разъема аудио для вставки аудио сигнала и 2 порта выхода аудио для de-embedding. Такие характеристики позволяют новой матрице от компании Lightware стать действительно уникальной на рынке. Дистанционное питание PoE 48V доступно на любом порте TPS.
Основные особенности: MMX6x2-HT200:
- Поддержка форматов 3D видео и 4K @ 30Hz
- Матричная коммутация с 2 выходами и 6 входами видео
- Выходы: 2 x TPS + 4 x HDMI1.4
- 2 раздельных выходных AV потока
- Порты HDMI и TPS для каждого выхода (оба порта способны передавать одновременно единый контент AV)
- Возможность встраивать и проводить de-embedding аудиосигналов
- Полная поддержка HDCP
- Поддержка PoE (48V) на любом порте TPS
- Управление через IR, RS-232 и Ethernet
- Мощный и удобный Event Manager
- Легко встраивается в шасси размерностью 1RU
- Сравнительная таблица соединений ввода/вывода
|
Сравнительная таблица соединений ввода/вывода | ||||
|
HDMI in |
TPS in |
HDMI out |
TPS out | |
|
MMX6x2-HT220 |
4 |
2 |
2 |
2 |
|
MMX6x2-HT210 |
4 |
2 |
2 |
1 |
|
MMX6x2-HT200 |
4 |
2 |
2 |
0 |
| Цифровой видео вход | 4x HDMI connector |
|---|---|
| Цифровой видео выход | 2x HDMI connector |
| Вход TPS | 2x RJ45 connector |
| Выход TPS | 1x RJ45 connector |
| Аналоговый аудио вход | 4x 5-pole PHOENIX |
| Аналоговый аудио выход | 2x 5-pole PHOENIX |
| Контролируемый LAN | RJ45 |
| TPS сеть | RJ45 |
| Serial port | 3-pole PHOENIX |
| USB | mini-USB B |
| Питание | IEC 230V |
| Порты коммутатора | 6x2 video - any input(s) to any output(s) |
| Разрешение видео | Up to 4K UHD 3840?2160@30Hz, 1600x1200@60Hz, FullHD 1920x1080@120Hz |
| Цифровой аудио формат | До 8 каналов PCM, Dolby TrueHD и DTS-HD Master Audio 7.1 форматы |
| Входное кабельное уравнивание (HDMI): | Adaptive, automatic |
| Эмуляция EDID | Да, Advanced EDID Management |
| Память EDID | 119 заводские, встроенные, 12 програмируемые, пользовательские |
| HDCP | Да |
| Кнопки передней панели | Да |
| Передняя панель LCD | Да |
| RS232 контроль | Выбераемый (9600, 19200, 38400, 57600, 115200) Baud Rx, Tx (default: 57600) |
| Питание | 100 - 240 V AC |
| Энергопотребление | 120 W (max.), 40 W (typ.) |
| Корпус | 1 mm металический |
| Размеры с ушами для установки в стойку | 482 W x 43,9 H x 300 D mm |
| Размеры без ушей | 442 W x 43,9 H x 300 D mm |
| Высота стойки | U1 |
| Масса нетто | 4,8 kg |
| 0°C к +50°C эксплуатации, -40°C к +70°C хранения | Температура |
| Гарантия | 3 года |
 |
Руководство по эксплуатации MMX6x2-HT series UsersManual v3.3
|
PDF 11.98 Мб | Скачать |
| Тип | Матричный коммутатор |
|---|---|
| Количество входов | 6 |
| Количество выходов | 2 |
| Тип разъема вход | HDMI; HDBaseT; RJ-45; Audio; Control; Power |
| Тип разъема выход | HDMI; HDBaseT; Audio; Power |
|---|---|
| Максимальное поддерживаемое разрешение | 4K@60 Гц (4:2:0) |
| Эмбеддирование или Деэмбеддирование аудио | Да |
