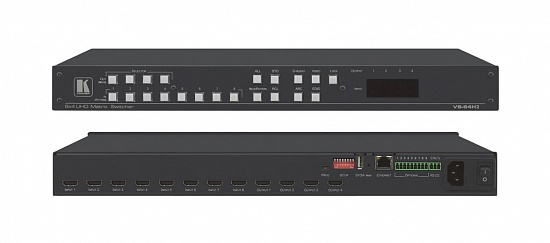

Матричный коммутатор Kramer VS-84H2
Матричный коммутатор 8х4 HDMI с независимой коммутацией эмбедированного звука; поддержка 4K60 4:4:4
VS-84H2 — матричный коммутатор 8х4 сигналов HDMI c поддержкой разрешений до 4K@60 Гц (4:4:4) и технологии HDR, а также с функцией независимого переключения цифровых аудиосигналов. Прибор осуществляет перетактирование входного сигнала, компенсацию АЧХ кабеля и переключение сигнала HDMI от любого из восьми источников сигнала, поддерживающих HDCP-кодирование, на любой из четырех выходов или на любые комбинации выходов. VS-84H2 обладает непревзойденной гибкостью коммутации аудиосигналов, позволяя переключать любой эмбедированный цифровой аудиосигнал на любой цифровой выход в дополнение к четырем источникам обратного аудиоканала (ARC), что эквивалентно аудиоматрице размерностью 12x8.
Основные функции:
- Максимальная скорость передачи данных: 18 Гбит/с (6 Гбит/с на один канал)
- Максимальное разрешение: 4K@60 Гц (4:4:4)
- Поддержка технологии HDR
- Соответствие требованиям HDMI 2.0/1.4 — поддержка Deep Color, 3D, ARC, некомпрессированного многоканального аудио до 7.1
- Независимая коммутация аудио – любой эмбедированный цифровой аудиосигнал может переключаться на любой цифровой выход в дополнение к четырем источникам обратного аудиоканала (ARC), что эквивалентно аудиоматрице размерностью 12x8 (8 входов HDM с эмбедированным аудио + 4 обратных аудиоканала ARC на входе + 4 выхода HDMI + 4 выхода ARC)
- Удаленный выбор входа с помощью совместимых устройств Step-in
- Использование технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования — восстанавливает сигнал при передаче по длинным линиям
- Cохранение (и быстрый вызов) до 16 пресетов конфигураций матрицы в энергонезависимой памяти
- Автоматическое переключение на вход с наивысшим приоритетом, или на вход с последним по времени подключения источником сигнала
- Встроенный генератор испытательных сигналов
- Индивидуальная работа с блоком данных EDID на каждом входе
- Независимая установка режима поддержки HDCP на каждом входе
- Удобство и разнообразие способов управления — ручное: кнопки переключения входов/выходов на лицевой панели, кнопки блокировки лицевой панели и считывания EDID, кнопки сохранения/вызова пресетов. Удаленное управление по Ethernet с помощью интуитивно-понятных встроенных веб-страниц, с помощью команд RS-232, а также команд API протокола Kramer Protocol 3000, передаваемых посредством ПК, сенсорной панели управления или иного контроллера
- Удобство обслуживания — наличие индикаторов выбранных входов/выходов, обновление встроенного ПО c помощью локального порта mini-USB
- Простота установки: стандартный корпус, предполагающий размещение прибора в стандартной 19-дюймовой стойке 1U при помощи входящих в комплект монтажных уголков. Встроенный универсальный блок питания 100-240 В переменного тока
| Входы | 8 HDMI |
|---|---|
| Выходы | 4 HDMI |
| Порты | 1 Ethernet ( RJ-45); 1 RS-232 (3-контактный блок съёмных клемм); 1 USB А для питания/зарядки внешнего устройства; 1 mini-USB для обновления встроенного ПО и связи с ПК или контроллером |
| Максимальное разрешение видеосигнала | 4K@60 Гц (4:4:4) |
| Максимальная скорость передачи данных | 18 Гбит/с (6 Гбит/с на один канал) |
| Поддержка цифровых видео стандартов | HDMI 2.0/1.4, HDCP 2.2/1.4, поддержка Deep Color, 3D, ARC, некомпрессированного многоканального аудио до 7.1 |
| Управление | Кнопки выбора входов/выходов, выключения сигнала на выходе, выбора испытательного сигнала, сохранения и вызова пресетов, блокировки лицевой панели, считывания EDID, интерфейсы управления: Ethernet, RS-232, встроенные веб-страницы. |
| Индикация | Подсветка кнопок переключения входов, ЖК-дисплей |
| Питание | Встроенный источник питания 100-240 В переменного тока, потребление тока 600 мА. |
| Рабочая температура | 0°…+40°C |
| Относительная влажность воздуха | 10%...90% без конденсации |
| В комплекте | Кабель питания, монтажные уголки, резиновые ножки, |
| Габаритные размеры (Ш х Г х В) | 43,64 x 18,30 x 4,36 см |
| Вес | 2,1 кг |
| Размер в упаковке (Ш х Г х В) | 52,50 x 33,00 x 10,70 см |
| Вес в упаковке | 2,9 кг |
| Тип разъема "вход" | HDMI |
|---|---|
| Тип разъема "выход" | HDMI |
| Бесподрывное переключение | Нет |
| Встроенный масштабатор | Нет |
| Количество входов | 8 |
| Количество выходов | 4 |
| Максимальное поддерживаемое разрешение | 4K 60Гц 4:4:4 |
|---|---|
| Мультивьювер | Нет |
| Особенности | Ethernet RS-232 |
| Тип HDCP | 2.2 |
| Тип HDMI | 2 |
