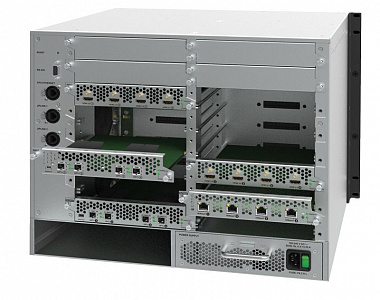

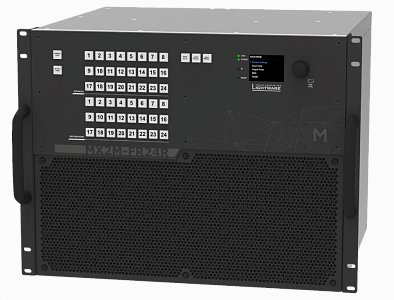

Шасси модульного матричного коммутатора Lightware MX2M-FR24R-FP
- Шесть слотов для 4-портовых плат видеоввода, шесть слотов для 4-портовых плат видеовывода и дополнительные четыре слота для низкоскоростных плат ввода-вывода (аудио, GPIO и т.д.)
- Аудио уровень для независимой маршрутизации аудиосигналов без сжатия (например, 7.1 LPCM) и со сжатием
- HBR аудиосигналов, получаемых и извлекаемых платами видеоввода или через низкоскоростные платы аудиоввода.
- Функции ИТ-безопасности, например, интеграция LDAP и AD, SSH, HTTPS для управления и т.д.
- Гибкая конструкция с поддержкой горячей замены плат ввода-вывода
- Возможность подключения разветвителей, в которые можно установить дополнительные низкоскоростные платы ввода-вывода
- Совместимость с HDCP 2.2 и HDCP 1.4 с возможностью перекрестного преобразования
- Управление устройством через Ethernet (TCP/IP)
- Встроенный веб-сайт для конфигурации устройства
- Поддержка форматов сигналов HDMI 4K (4K UHD @60Hz RGB 4:4:4, до 18 Гбит/с)
- Поддержка HDR и Dolby Vision с низкой латентностью
- Доступны резервные источники питания
MX2M-FR24R-FP входит в серию модульных матричных коммутаторов Lightware MX2, поддерживает бескомпромиссное разрешение 4K UHD при 60 Гц с шаблоном дискретизации 4:4:4 и с возможностью понижающего преобразования до 4:2:2, поддерживает HDCP 1.x и 2.3, 3D, Dolby TrueHD и DTS-HD Master Audio. Неблокирующая матричная архитектура распределяет и коммутирует 24 видеосигнала на 24 выхода, распределенных по шести 4-портовым платам соответственно каждому направлению.
Это универсальное и настраиваемое устройство подходит для различных типов приложений, при этом фактическое применение определяет выбор входных и выходных плат, которые должны быть включены в рамку. Это идеальный выбор для инсталляций, где требуется огромное количество HDMI 2.0 совместимых и других типов входных и выходных видеопортов, включая HDMI 2.0, DisplayPort 1.2 и сжатые стандарты AV-Over-IP, а также расширение по оптоволокну.
Помимо шести 4-портовых входных и шести 4-портовых выходных видеоплат, имеются четыре низкоскоростных устанавливаемых слота для плат ввода и вывода аудиосигнала Dante, АЦП и ЦАП, GPIO, USB и других вариантов подключения.
Управление подключенными удлинителями осуществляется на уровне Ethernet. Уровень Ethernet также может быть использован для расширения IP, а также для подачи команд для ИК и последовательного управления устройствами сторонних производителей.
Для обеспечения безопасности эксплуатации предусмотрена возможность резервирования питания, а ящики блока питания являются сменными для удобства обслуживания. Устройство также поддерживает различные стандарты IT-безопасности.
При установке второго блока питания для матричной рамы MX2M-FR24R, чтобы разблокировать возможность резервирования, пользователям необходимо обновить прошивку устройства, приобретя обновление Redundancy Upgrade.
Пользователям, которые приобрели устройство с двумя блоками питания и хотят приобрести дополнительные блоки питания в качестве запасных или резервных, не нужно обновлять микропрограмму, поскольку их устройство по умолчанию поддерживает резервирование питания.
Эта модульная матрица оснащена одним единственным БП для обеспечения питания каркаса, а также удаленного питания через PoE.
Основные функции:
| Количество входных слотов | 6 |
| Количество выходных слотов | 6 |
| Максимальная скорость передачи данных на один видеоканал | 18 Гбит/с |
| Максимальный пиксельный такт | 600 MHz |
| Количество выделенных слотов ввода-вывода | 4 |
| Тип разъема "вход" | DP, HDBaseT, HDMI, Optical |
|---|---|
| Тип разъема "выход" | Audio, DP, HDBaseT, HDMI, Optical |
| Бесподрывное переключение | Нет |
| Встроенный масштабатор | Нет |
| Количество входов | 24 |
| Количество выходов | 24 |
|---|---|
| Максимальное поддерживаемое разрешение | 4K 60Гц 4:4:4 |
| Мультивьювер | Нет |
| Тип HDCP | 2.3 |
| Тип HDMI | 2 |
