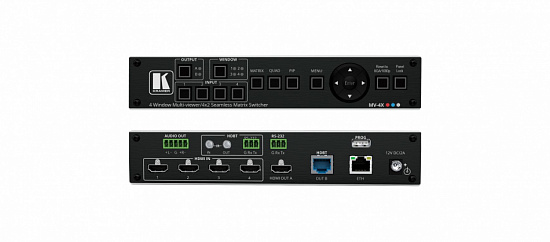

Мультиоконный процессор Kramer MV-4X
Мультиоконный процессор 4 канала HDMI, независимые бесподрывные выходы HDMI и HDBaseT, деэмбедирование аудио, накладывание логотипов; поддержка 4К60 4:4:4
MV-4X — мультиоконный процессор с поддержкой различных конфигураций до 4 изображений на общем экране, включая режимы PiP (картинка-в-картинке), PoP (картинка-вне-картинки), Quad (квадратор), а также функции цветовой рир-проекции (chroma-keying) и наложения логотипов. MV-4X может использоваться в качестве бесподрывного матричного коммутатора 4х2 с 4 входами HDMI и 2 выходами: HDMI и HDBaseT. Устройство поддерживает разрешения до 4K60 (4:4:4) для сигнала HDMI — и до 4K50/60 (4:2:0) на выходе HDBaseT. MV-4X позволяет осуществлять индивидуальную настройку поддержки HDCP и работу с EDID на каждом входе, а также деэмбедирование аудио.
ВНИМАНИЕ! Для гарантированного получения необходимых результатов (воспроизведения видео с нужным разрешением, правильными пропорциями изображения, корректной передачей цвета и т.д.) ОБЯЗАТЕЛЬНО выполните процедуру считывания EDID (см. соответствующий раздел Руководства по эксплуатации прибора).
Основные функции:
- Поддержка скорости передачи до 18 Гбит/с (6 Гбит/с на один канал)
- Поддержка разрешений до 4K60 (4:4:4) для HDMI и до 4K50/60 (4:2:0) для HDBaseT
- Поддержка HDR, CEC (только на выходе), Y420, BT.2020, Deep Color (только на входе), x.v.Color™, каналов несжатого цифрового аудио аудио до 7.1 PCM, Dolby TrueHD, DTS-HD в соответствии со спецификацией HDMI 2.0
- Поддержка HDCP 2.3
- Мгновенная бесподрывная коммутация кадр-в-кадр до 4 источников на входе на любой из выходов, или на оба выхода одновременно
- Выбор различных пропорций изображения — Full (Полный размер), 16:9, 16:10, 4:3 и Best Fit (Наилучшее соответствие)
- Отключаемая настраиваемая функция плавного перехода изображения при коммутации источников
- Отключаемая функция поворота изображения против часовой стрелки на 90°, 180° или 270°
- Отображение сигнала от источников на выходном дисплее в полноэкранном режиме, или с использованием различных режимов мультиоконного процессора, включая режимы PiP (картинка-в-картинке), PoP (картинка-вне-картинки), Quad (квадратор), а также функции цветовой рир-проекции (chroma-keying) и наложения логотипов
- Загрузка пользовательского файла логотипа и настройка его местоположения на экране
- Выбор цвета рамки окна, в котором демонстрируется изображение с текущего выбранного входа
- Внутренняя энергонезависимая память для сохранения до 4 пресетов комбинации настроек мультиоконного процессора
- Наличие функции Auto Layout, автоматически изменяющей количество видимых окон отображения в зависимости от количества активных источников живого сигнала
- Независимый выбор источника аудиосигнала во всех режимах
- Деэмбедирование аудио с выводом на балансный стереовыход
- Разнообразные способы управления: экранное меню, Ethernet c использованием интуитивно-понятных встроенных веб-страниц, RS-232
- Порты для туннелирования двунаправленных сигналов управления ИК и RS-232 в линию HDBaseT
- Расширенная работа с EDID на каждом отдельном входе
| Входы | 4 HDMI |
|---|---|
| Выходы | 1 HDMI; 1 HDBaseT (RJ-45); 1 балансное стерео аудио (5-конт. блок съемных клемм) |
| Порты | 1 RS-232 (3-конт. блок съемных клемм) — для управления устройством; 1 Ethernet (RJ-45); 1 RS-232 (3-конт. блок съемных клемм) — для туннелирования в HDBaseT; 2 ИК IN и OUT (RCA) — для туннелирования в HDBaseT; 1 USB-A (для обновления встроенного ПО и загрузки логотипа) |
| Максимальная скорость передачи данных | 18 Гбит/с (6 Гбит/с на один канал) |
| Максимальное разрешение видеосигнала | 4K@60 Гц 4:4:4 (HDMI); 4K@60 Гц 4:2:0 (HDBaseT) |
| Поддержка цифровых видеостандартов | HDMI 2.0, HDCP 2.3 |
| Управление | Кнопки лицевой панели: выбор входа/выхода, выбор одного из 4 окон, выбор режимов матричного коммутатора, квадратора, PiP (Картинка-в-картинке), вызов экранного меню, навигация по экранному меню, сброс к разрешению XGA/1080p, блокировка лицевой панели. Экранное меню, Ethernet (встроенные веб-страницы), RS-232. |
| Индикация | Светодиодные индикаторы выбранного выхода и выбранного окна. |
| Максимальный уровень сигнала на выходе аналогового аудио | +15 дБВ |
| Cопротивление выхода аналогового аудио | 500 Ом |
| Диапазон воспроизводимых частот | 20 Гц…20 кГц (±0,3 дБ) |
| Общий уровень гармонических искажений с учетом шума (THD+N) | 0,003%, в полосе частот 20 Гц…20 кГц, при единичном усилении |
| Соотношение сигнал/шум | >–88 дБ, в полосе частот 20 Гц…20 кГц, при единичном усилении (невзвешенное значение) |
| Питание | 12 В постоянного тока; Максимальный потребляемый ток 5 А; Уровень рассеивания тепла 55 Вт (188 BTU /час) |
| Тип корпуса | ½ 19” 1U |
| Материал корпуса | Алюминий |
| Охлаждение | Естественная конвекция |
| Температура воздуха при эксплуатации | 0°…+40°C |
| Температура воздуха при хранении | –40°…+70°C |
| Относительная влажность воздуха | 10%...90% без конденсации |
| Соответствие стандартам безопасности | CE, FCC |
| Соответствие стандартам охраны окружающей среды | RoHs, WEEE |
| Габаритные размеры (Ш х Г х В) | 21,3 x 23,4 x 4, 0 см |
| Вес | 1,29 кг |
| Габаритные размеры в упаковке (Ш х Г х В) | 39,4 x 29,6 x 9,1 см |
| Вес в упаковке | 1,84 кг |
| В комплекте | Адаптер и кабель питания |
| Тип разъема "вход" | HDMI |
|---|---|
| Тип разъема "выход" | Audio |
| Бесподрывное переключение | Да |
| Встроенный масштабатор | Да |
| Количество входов | 4 |
| Количество выходов | 2 |
| Максимальное поддерживаемое разрешение | 4K 60Гц 4:4:4 |
|---|---|
| Мультивьювер | Да |
| Особенности | Мультиоконный процессор, 4 канала HDMI, независимые бесподрывные выходы HDMI и HDBaseT, деэмбедирова |
| Тип HDCP | 2.3 |
| Тип HDMI | 2 |
5 272
USD
- 540 781 руб
- 5 034 EUR
шт
