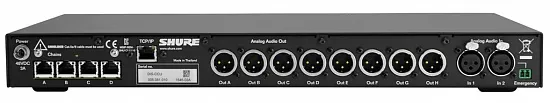

Центральный блок DIS-CCU Central Unit

Центральный блок DIS-CCU – это универсальный контролер обеспечивающий управление и настройку систем DDS 5900 и DCS 6000.

Заводские настройки центрального блока обеспечивают работу с устройствами конференц-системы DDS 5900. После приобретения новой лицензии FL6000 и активации ее ЦБ DIS-CCU-E становится адаптированным для работы с модулями DCS 6000.

Активация лицензии FL 6000 открывает Пользователю следующие возможности:

• Возможность подключения и управления до 250 устройств;
• Возможность голосования;
• Возможность голосовой активации;
• До четырех каналов перевода речи (три канала перевода + базовый канал).

Данный блок способен управлять как небольшими системами с минимальным количеством устройств, так и расширенными системами, которые включают в себя большое количество модулей.

Контроллер обеспечивает питание и управление конференц-устройствами, аналоговые аудиовходы и аудиовыходы для внешнего оборудования и Web-браузер для удаленного управления системой. Для управления в каждой системе необходимо предусмотреть один блок управления CCU.

При использовании с системой DDS 5900 блок DIS-CCU-E обладает следующими функциями и особенностями:

• Прямое подключение к контроллеру до 48 устройств;
• Максимальное количество пультов с дополнительным усилением до 250;
• До восьми одновременно включенных микрофонов в системе;
• Разъем RJ 45 для подключения центрального блока к сети LAN по технологии TCP/IP;
• Передачу по протоколу TCP/IP сигналов о статусе системы для интеграции с внешними системами управления;
• Четыре основных режима работы: автоматический, ручной , FIFO и голосовой активации;
• Встроенный Web-сервер для подключения по сети LAN,
• Встроенный Web-интерфейс для настройки системы;
• Возможность обновления системы через программу FUU;
• Встроенный Web-интерфейс, для назначения пультам имен участников и включения/выключения микрофонов;
• Встроенную лицензию Шифрования передаваемых по системе данных;
• Встроенную лицензию Голосовой Активации микрофонов;
• Распределение 2 каналов синхронного перевода речи и 1 базового канала;
• Восемь аудио выходов на профессиональных разъемах XLR и возможностью свободного микширования сигналов системы на любой из аудио выходов;
• Два аудио входа для подключения источников звукового сигнала;
• Аудио вход для подключения сигнала аварийного оповещения.

В целях унификации, простоты монтажа и дальнейшего расширения системы все элементы подключаются между собой каскадным способом посредством универсального экранированного кабеля типа FTP или STP и разъемов RJ-45.

Для расширения областей применения системы DDS 5900, возможна ее интеграция с беспроводной инфракрасной системой распределения языков DCS 6000.

Для увеличения количества устройств в системе, повышения надежности и передачи сигнала на большие расстояния производитель рекомендует использовать элементы от системы DCS 6000 , а именно

• Внешние блоки питания EX 6010 или PS-CCU-E + PI 6000;
• Разветвители сигнала JB 6104;
• Повторитель сигнала RP 6004.

При использовании с системой DCS 6000 блок DIS-CCU-E получает следующие функции и особенности:

• Прямое подключение к контроллеру до 46 устройств;
• Максимальное количество устройств с дополнительным усилением до 3800;
• До восьми одновременно включенных микрофонов в системе;
• Разъем RJ 45 для подключения центрального блока к сети LAN по технологии TCP/IP;
• Передачу по протоколу TCP/IP сигналов о статусе системы для интеграции с внешними системами управления;
• Четыре основных режима работы, а именно автоматический, ручной , FIFO и голосовой активации;
• Встроенный Web-сервер для подключения по сети LAN,
• Встроенный Web-интерфейс для настройки системы;
• Встроенный Web-интерфейс, для назначения пультам имен участников и включения/выключения микрофонов;
• Возможность расширения функциональности системы, удаленного управления конференц-системой, путем приобретения в дальнейшем дополнительных модулей программного обеспечения SW 6000 , лицензий FL 6000;
• Возможность обновления системы через программу FUU;
• Встроенную лицензию Шифрования передаваемых по системе данных;
• Встроенную лицензию Голосовой Активации микрофонов;
• Распределение четырех каналов синхронного перевода речи и 1 базового канала;
• Восемь аудио выходов на профессиональных разъемах XLR и возможностью свободного микширования сигналов системы на любой из аудио выходов;
• Два аудио входа для подключения источников звукового сигнала;
• Аудио вход для подключения сигнала аварийного оповещения;

При использовании программного обеспечения SW 6000 Пользователю будут доступны дополнительные функции:

• Управление микрофонами с привязкой к Схеме зала;
• База данных участников;
• Управление временем выступления;
• Возможность идентификации пользователей по паролю или при помощи Чип-карты;
• Передача сообщений от персонального компьютера к пультам DC 6990 P;
• Управление Синхронным переводом;
• Подключение к сторонним системам Потокового вещания и Архивирования;
• Создание и управление Голосованием:
• От 1 до 5 вариантов
• Формулы Кворума
• Прошло/Не прошло
• Создание Повестки дня;
• Печать Результатов Голосования, Повестки дня, Выступающих участников;
• Кастомизация пользователем отображения на больших экранах;
• Отображение на больших экранах Списка выступающих, Схемы зала, Результатов Голосования, Зарегистрированных Делегатов.
