Аудиоматрица LD Systems ZONE X 1208 D
- DSP процессор с гибридной архитектурой, позволяющий загружать различные конфигурации DSP
- 40-битный DSP с плавающей запятой с двухъядерным процессором SHARC+ компании Analog Devices и процессором ARM Cortex A5
- Операционная система Linux нового поколения
- Микрофонные предусилители премиум-класса и высокопроизводительные 32-х битные АЦП/ЦАП
- 12 балансных Mic / Line входов с фантомным питанием 48 В
- 8 балансных линейных выходов
- Логические порты: 8 GPI и 8 GPO

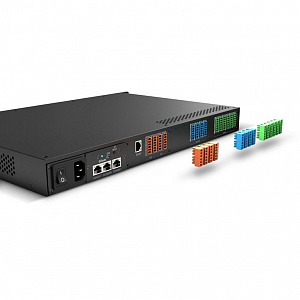

- 6-контактные разъёмы Terminal Block на входах и выходах (шаг 3.81 мм)
- Шина для интеграции с панелями управления LD Systems и пейджинговыми микрофонами
- Интуитивно понятная передняя панель
- Интерфейс Ethernet для управления через ПО Xilica Designer
- Встроенный планировщик событий
- Интерфейс Ethernet + Dante
Аудиоматрица LD Systems ZONE X 1208 D c интерфейсом Dante 64 x 64 подходит для инсталляций различной сложности.
Благодаря гибридной архитектуре DSP ZONE X 1208 D может адаптировать вашу звуковую систему к абсолютно разным мероприятиям. Гибкость маршрутизации, разные конфигурации DSP и планировщик событий ускоряет подготовку и настройку всей системы. Аудиоматрица оснащена двенадцатью балансными микрофонными / линейными входами с предусилителями и фантомным питанием 48 В, восемью балансными линейными выходами, а также восьмью логическими портами GPI и GPO, которые используются для автоматизации процессов и интеграции сторонних устройств. Аудиоматрицу ZONE X 1208 D очень легко настроить и управлять ею через Ethernet с помощью универсального программного обеспечения Xilica Designer (Mac / Windows), обеспечивающего обзор всех источников и настроек.
Аудиоматрица ZONE X 1208 D очень функциональна и компактна. ZONE X 1208 D – отличное решение для инсталляций, благодаря гибкой маршрутизации и разнообразием конфигураций DSP.
| Модель | ZONE X 1208 D |
|---|---|
| Тип | Аудиоматрица |
| Входы | 12 x балансных mic/line входов; 1 x Remote Bus Audio |
| Выходы | 8 x балансных линейных выходов |
| Логические входы | 8 х GPI |
| Логические выходы | 8 х GPO |
| Remote-Bus | Да |

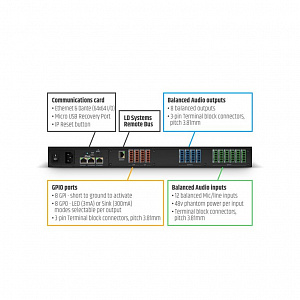

| Разъемы | 3-pin Terminal Block Шаг 3,81 мм, Ethernet RJ45, Remote IN RJ45, служебный: Micro USB Type-B. |
| Индикация | Входы 1-12 и выходы 1-8: сигнальная индикация белого цвета, Сеть, Питание, Подключение |
| Органы управления на передней панели | Нет |
| Органы управления на задней панели | Сброс IP, включение / выключение питания |
| Слот для расширительной платы | Ethernet + Dante |
| Охлаждение | Конвекция, пассивная |
| Блок питания | Импульсный |
| Разъем питания | 3-контактный IEC |
| Напряжение питания | 90 - 240 В переменного тока; 50/60 Гц |
| Входной предохранитель (сеть) | T2,5 A L / 250 В |
| Пусковой ток питания OFF-ON: | 21 А |
| Потребляемая мощность в режиме ожидания | 23 Вт |
| Потребляемая мощность (макс.) | 60 Вт |
| Диапазон рабочих температур | 0 ° С - 40 ° С; влажность <60% |
| Ширина | 19" (483 мм) |
| Высота | 1 U (44,5 мм) |
| Глубина | 315 мм |
| Вес | 4 кг |
| Технические характеристики | |
| Номинальная входная чувствительность | -22 dBu (1 кГц, Gain max) |
| Номинальное ограничение входного сигнала | + 20 dBu (1 кГц) |
| Коэффициент нелинейных искажений (THD) | +13 dBu, <0,003% (линейный IN - OUT) , 20 Гц - 20 кГц, Чувствительность 0 дБ) |
| Коэффициент искажений SMPTE (IMD) | < 0.01% |
| Частотный диапазон | 15 Гц - 22 кГц (+/- 0,15 дБ) |
| Отношение сигнал/шум | > 117 дБ @+20 дБ, усиление 0 дБ, полоса пропускания 20 кГц, A-взвешенное |
| Перекрестные помехи | 105 дБ @ 10 кГц, 120 дБ @ 1 кГц, 120 дБ @ 100 Гц |
| Динамический диапазон (DR AES17) | 112 дБ |
| CMRR IEC | 42 дБ |
| Цифровые характеристики | |
| DSP | 40-битный двухъядерный процессор SHARC + Analog Devices с плавающей запятой |
| Задержка | 4,3 мс |
| Разрядность АЦП/ЦАП | 32 бит |
| Частота дискретизации | 48 кГц |
 |
